Это будет сложно, но если это Вам интересно, то в это стоит вникнуть.
Для начала напомню, как это работает у ФЭД: у него размер щели кадрового окна регулируется задержкой между началом движения первой и второй шторки.
Особенностью же устройства затвора Киев в том, что щель между шторками устанавливается сразу в момент выбора выдержки. А в момент спуска затвора обе шторки, одновременно, начинают движение.
Т.е. у Киев шторки двигаются, следующим образом:
— обе шторки поднимаются наверх в замкнутом состоянии;
— нижняя шторка, пройдя кадровое окно, останавливается и больше для регулировки времени выдержки не используется;
— верхняя шторка, продолжает движение, вследствие чего между шторками образуется щель, и чем больше размер данной щели, тем длиннее выдержка.
При самой короткой выдержке 1/1250 щель равна 2…2,5 мм.
При выдержках от 1/1250 до 1/125 затвор срабатывает без замедлителей, т.е. выдержка обеспечивается только размером первоначальной щели при постоянной скорости второй шторки.
При выборе 1/50 ширина щели увеличивается незначительно и в работу вступает замедлитель скорости второй шторки.
Выдержки от 1/50 до 1/5 работают с замедлителем, и время выдержки регулируется шириной щели.
Выдержка 1/2 и «B» включает дополнительный замедлитель («наружный»).
Если рассмотреть это с точки зрения механизмов, то логика работы будет следующая.

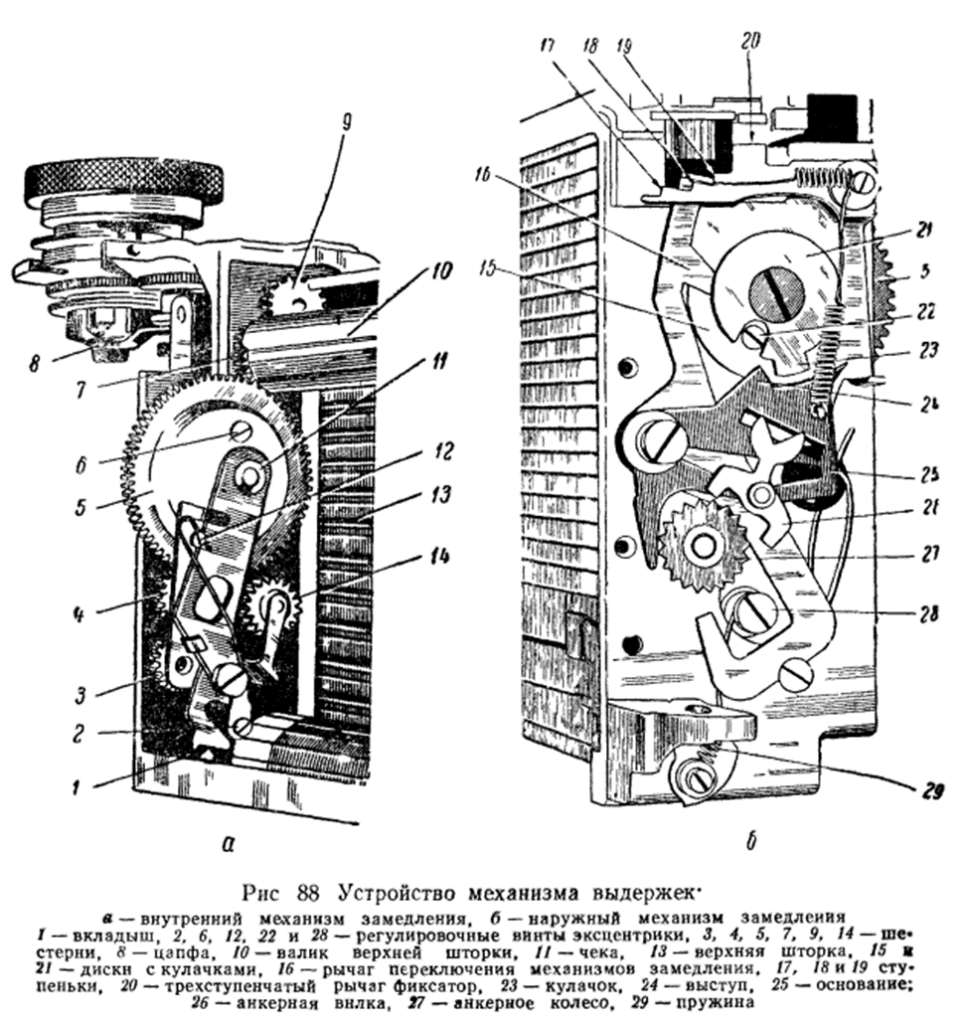

Заводная головка через шестерни 9 и 7, взводит верхнюю шторку (10) и и в зависимости от выбранной выдержки регулирует щель между первой и второй шторкой.
Одновременно вращается шестерня, 5 на обратной стороне которой закреплен кулачковый механизм, управляющий механизмами замедления (Рис 88-б).
При вращении вышеперечисленных шестерен для отработки выдержек от 1/1250 до 1/125 механизм замедления не задействуется, но при дальнейшем вращении и переходе на выдержку 1/50 механизм замедления входит в зацепление с шестерней 4, которая соединена с шестерней 5 и далее через шестерню 7 с верхней шторкой 10, и следовательно работа замедлителя замедлит и начало движения второй (верхней) шторки.
Процесс сцепления между шестернями 4 и 5 организован хитрым образом.

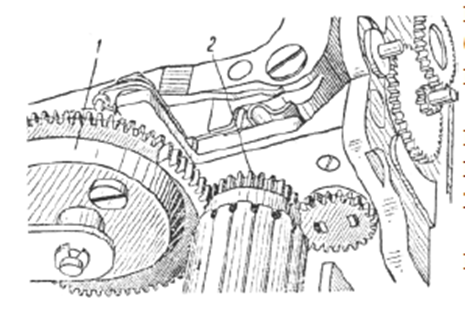

Часть зубьев шестерни 5 (в секторе 80 градусов, на дополнительном рисунке слева, шестерня 1, это хорошо видно) срезана на 2/3 своей ширины, а шестерня 4 соответственно немного смещена относительно шестерни 5. Поэтому при вращении шестерни 5 сперва зацепление с шестерней 4 отсутствует, но как только вырезанный сектор заканчивается, то соединение восстанавливается и начинается взвод замедлителя. Чем сильнее будет взведен замедлитель (на большее кол-во зубьев шестерни 5) тем будет большее время задержки, точнее тем дольше вторая шторка будет двигаться с замедленной скоростью обеспечивая этим более длительное время открытия кадрового окна – большую выдержку.
Но это используется только на выдержках 1/50 и 1/25 (разница между 1/50 и 1/25 в том, что щель стала больше), а если взводить выдержку далее (вращая шестерни 9-10-7-5-4), на выдержках 1/10 и 1/5 срабатывает вторая промежуточная шестерня 3, т.е. для торможения шестерни 5 теперь используется два замедлителя (4 и 3). Разница между 1/10 и 1/5 в том, что щель стала больше.
При дальнейшем движении, при выборе выдержки 1/2 и «В» срабатывает еще один замедлитель («наружный») анкерная вилка 26 и анкерное колесо 27 дополнительно притормаживают диск 5. Т.е. срабатывает уже три замедлителя!
Но как этим всем управлять?
Механизмы замедления переключаются рычагом 16 фиксируясь на ступеньках рычага 20.
Во время смены выдержки вращается кулачковый механизм, состоящий из двух дисков 15 и 21.
Диск 15 устанавливает рычаг 16 на одну из трех ступенек трехступенчатого рычага 20.
При установке рычага 16 на ступеньке:
— 19 – все механизмы замедления выключены (выдержка 1/1250 – 1/125);
— 18 – включается «внутренний» механизм замедления, шестерня 4 (выдержка 1/50, 1/25);
— 17 – включается «внутренний» механизм замедления, шестерня 4 плюс шестерня 3 (выдержка 1/10, 1/5);
При выборе выдержек 1/2 и «В» рычаг по-прежнему на ступеньки 17, но выступ 23 сдвигает рычаг 24, чем соединяет анкерную вилку 26 с колесом 27 и этим запускает «наружный» механизм выдержек.
А все это регулируется поднятием кольца выбора выдержек, при котором цапфа 8 одной стороной прикреплённая к кольцу выбора выдержки, а другим отжимает рычаг 20 вниз, позволяя перемещаться рычагу 16, который связан с диском 15, который вращается от вращения кольца выбора выдержек. Опуская кольца приподнимается рычаг 20 и тем фиксирует выбранный режим.

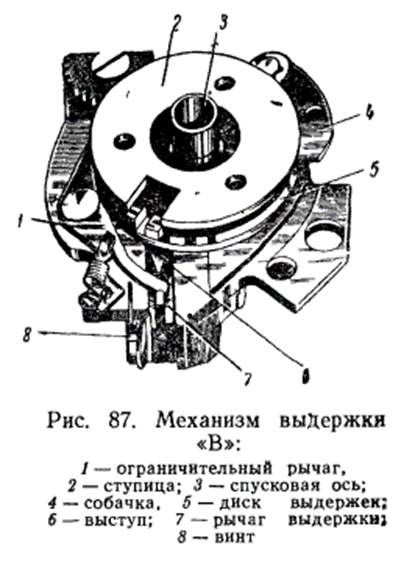

И остался режим «В».
Который использует другой механизм.
Логика в том, что при нажатии кнопки спуска, механизм выдержек запустится, но диск выбора выдержек с выступом 6 сразу упрется в рычаг выдержки 7.
Т.е. нижняя шторка запустится, открыв кадровое окно, но верхняя шторка останется заблокированной рычагом выдержки 7.
При отпускании кнопки спуска рычаг 7 разблокирует выступ 6 кольца выдержек и соответственно разблокируется вторая шторка и …она закрывается, как я понимаю, предварительно отработав выдержку 1/2 секунды.
Фух, вроде все!
А как же это регулировать?
Все это регулируется верными зазорами и начальным положением деталей.
Для регулировки используются эксцентрики:
— 6 – взаимное положение диска 15 по отношению к рычагу 16;
— 12 – «первого» замедлителя, для шестерни 4;
— 2 — «второго» замедлителя, для шестерни 3;
— 28 – для правильного зацепления шестерни 4 и 3;
— 22 – регулирует момент включения «наружного» замедлителя.
Кроме того, можно менять глубину зацепления между анкерными вилками и колесами. Анкерные вилки установлены на разрезных платах, подгибая которые можно приближать или удалять анкерные вилки от колес, тем самым меняя тормозящий момент замедлителя.
Очень необычная идея – но почему бы и нет.
Как я понимаю все это, все эти действия, необходимы для обхода патентных ограничений Leica.
И ведь на самом деле, здесь все реализовано совершенно по-другому, ни как у Leica. Но, к сожалению, сложнее и наверняка дороже.
Но с другой стороны.
С самого своего появления Contax (прямой прародитель Киев) имел длинные выдержки, за счет использования замедлителей и к чему Leica тоже была вынуждена прийти, но т.к. для неё это была «заплатка», то она потеряла в удобстве пользования, когда смена выдержки это не просто «смена выдержки», а целый танец с жесткой последовательностью действий, и их нарушение может сломать фотоаппарат в самый неподходящий момент (это я так живописно описываю обязательность взвода затвора перед сменой выдержек, для фотоаппаратов с замедлителем, установкой нужных выдержек на основном и дополнительном регуляторе выдержки).
Так и наличием коротких выдержек, более легко достижимых за счет вертикального движения шторок, например только за счет более короткого хода шторок (24 мм вместо 36 мм), при сопоставимых скоростях шторок, можно сократить выдержку в 1,5 раза и кстати более короткий ход в целом удобнее для подхода Contax, т.к. регулировочная щель получается короче.
А в чем минус данного решения?
— большое количество деталей, что по мере износа будет приводить к люфтам и смещению фактического значения выдержки. Говорят, как раз переход от выдержки 1/1250 первых Киев, на выдержку 1/1000 вызвана тем, что стало сложнее гарантировать её стабильность…и говорят что причина в изношенности оборудования.
— у меня нет информации почему пришлось использовать несколько замедлителей, поэтому могу только предполагать о причинах:
— какие-то патентные ограничения, что замедлитель используется не для того, чтоб отложить запуск второй шторки, а для замедления скорости хода шторки;
— геометрические ограничения – но, с другой стороны замедлитель Leica вполне умещается в данный габарит;
— желание вписаться в удобство пользования – использования единственного замедлителя да при этом для выдержек начиная с 1/50 до 1/2 секунды потребовало бы или использования более жесткой пружины, или большего хода для его завода (что опять же ограниченно удобством пользователя). Т.е. при данном подходе установка выдержек была бы неудобной, требующей больших усилий. А при использование нескольких замедлителей они получили постепенное нарастание усилия. Фактически для самого употребимого диапазона выдержек от 1/1250 до 1/25 включительно, используется только один замедлитель, практически не заметный в обычном использование. И только для получения более длинных выдержек требуется прикладывать большие усилия, и опять же усилие размазано еще на 2 уровня.
— множество соединений более чувствительно к загрязнениям, а следствием этого является то, что если загрязнение преодолевать большим усилием на элементах управление, то это приведет к более быстрому выходу фотоаппарата из строя (или как минимум к разбалансировки фактического времени выдержек);
— обслуживание и ремонт данного механизма требует высокого уровня квалификации по сравнения с Leica (там все решается промывкой и настройкой натяжения шторок).
Но в итоге все это не помешало стать фотоаппарату признанным мировым эталоном, в т.ч. и в репортерской работе, где несколько отснятых пленок за день не является чем-то исключительным. И при аккуратном обращение с механизмом он показал себя очень надежным.

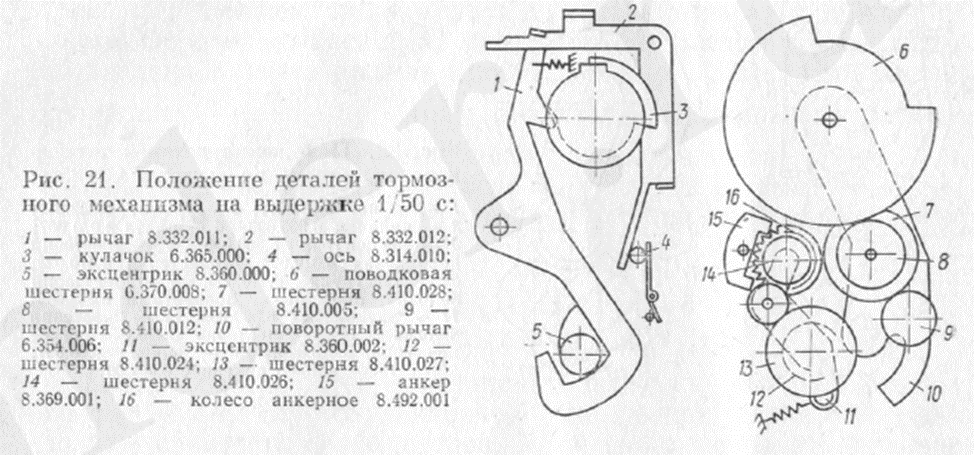

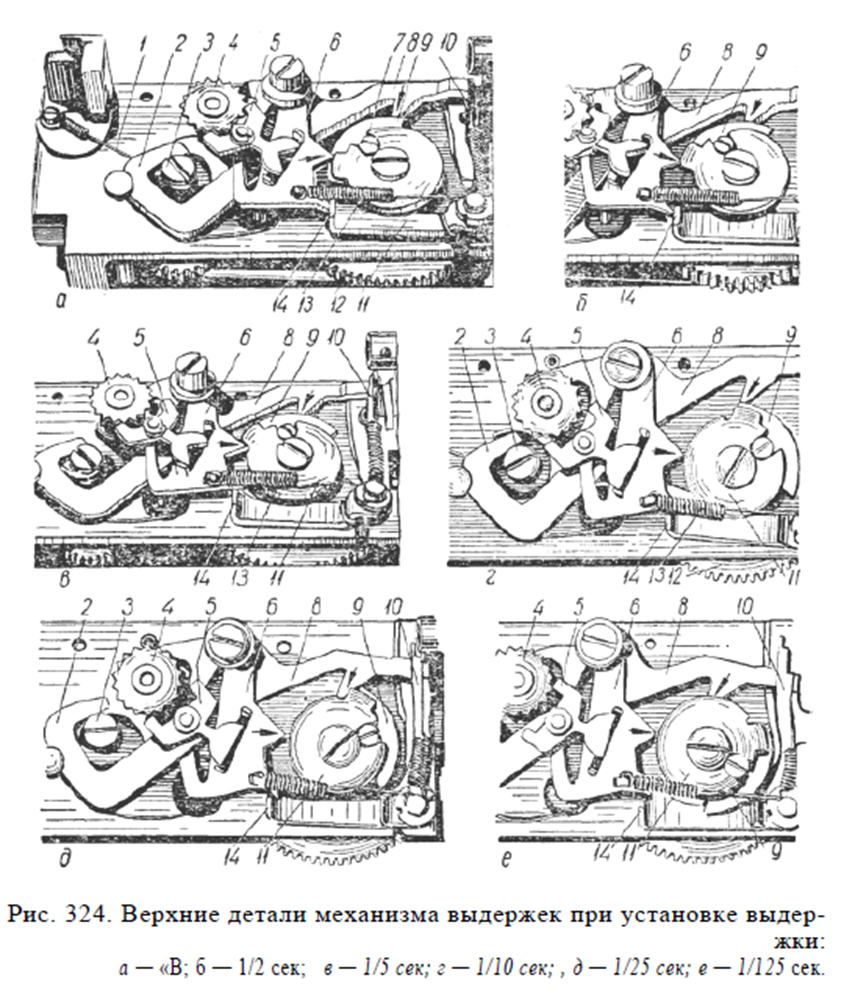

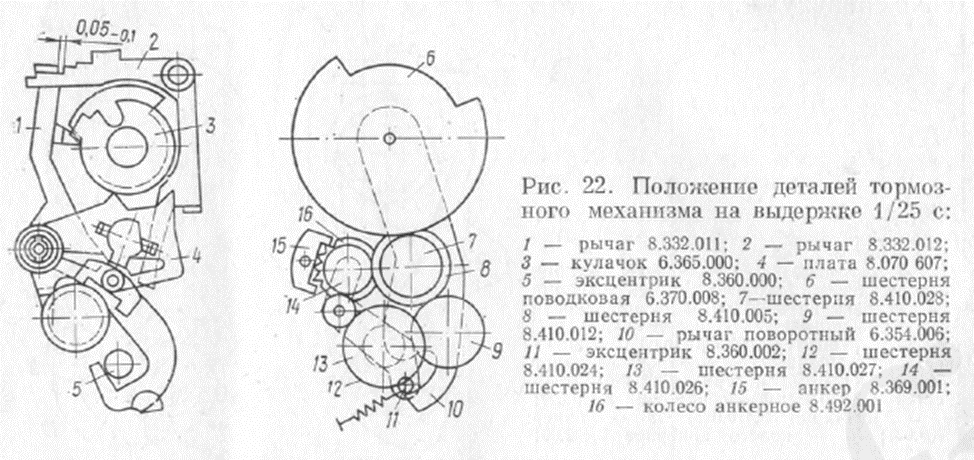

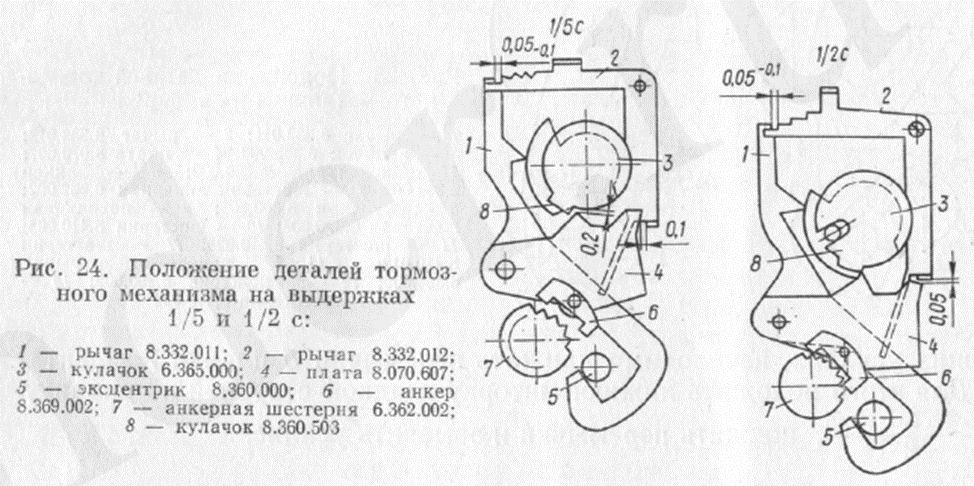

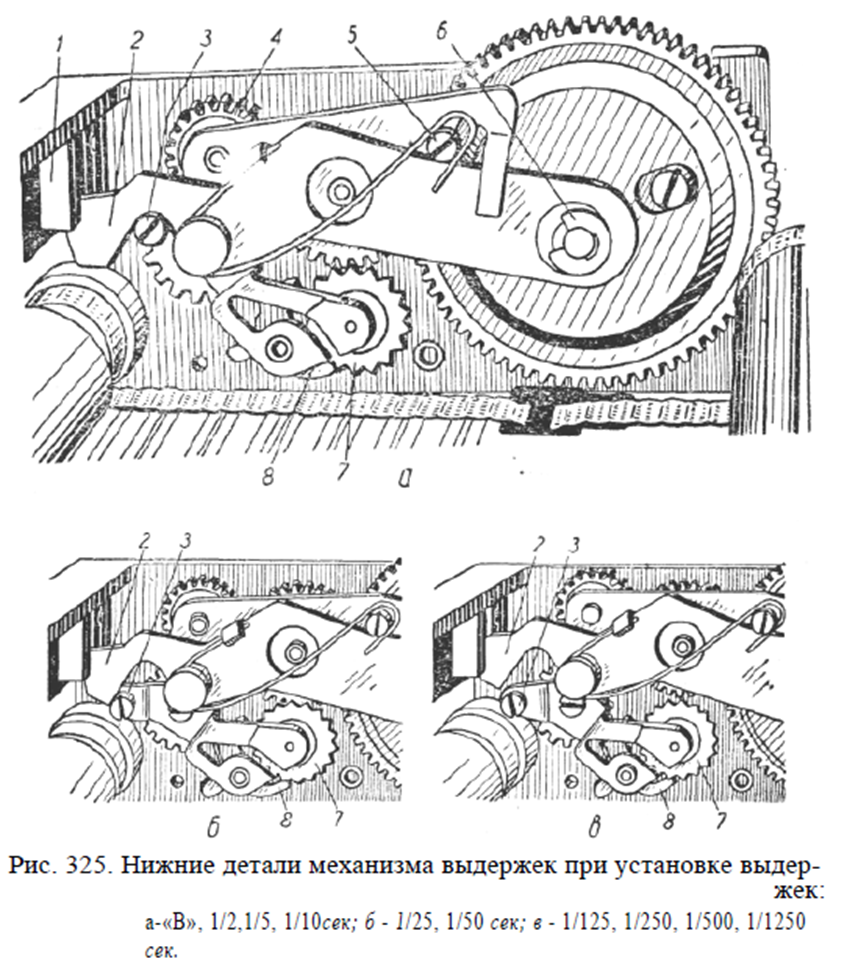

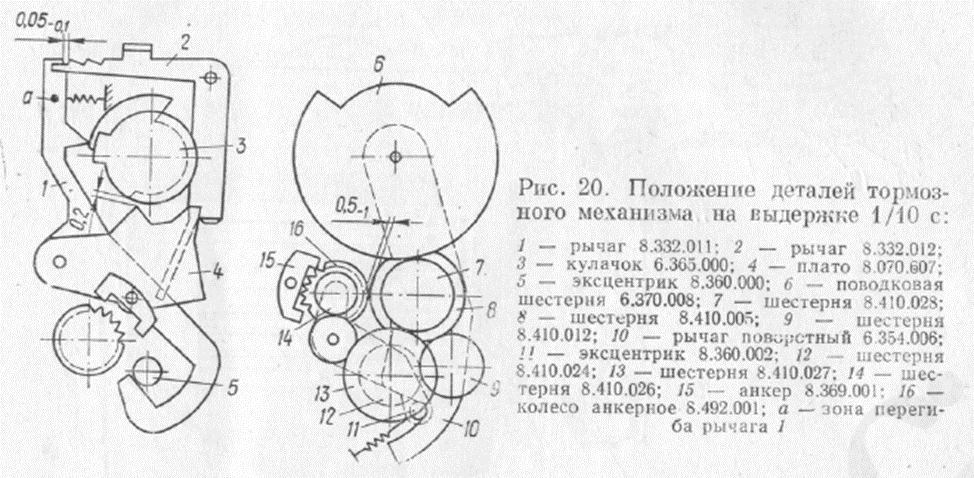

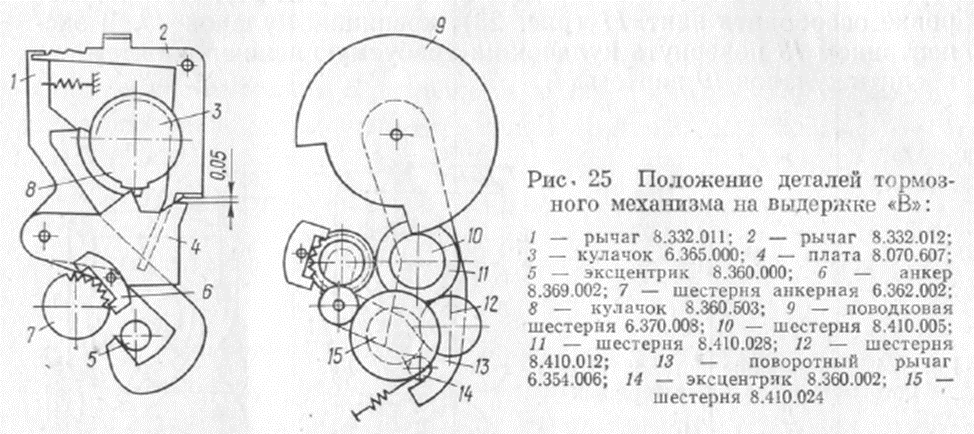

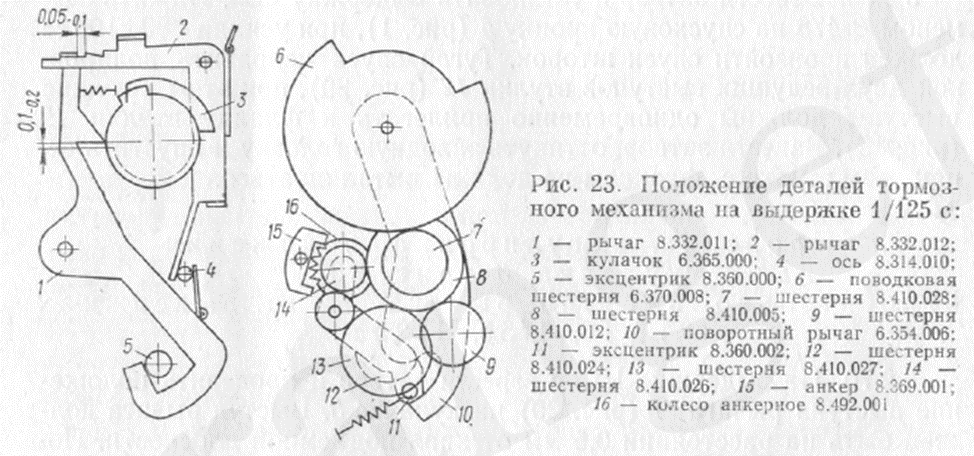

Ниже несколько других видов того же самого, описанного выше, но они возможно позволят лучше понять, как это работает.
И еще один вариант описания, все того же.
