Уверен, что вы ни то, что не видели данные фотоаппараты, но скорее всего и не слышали о них.
Сегодня у нас два фотоаппарата из Японии.
Самого начального уровня, простейших, но от этого не менее интересных и оригинальных.
Но я начну чуть издалека.
После второй мировой войны, в 50х годах, в Японии начала оживать промышленность, в т.ч. и фотодело.
И это не могло не вызвать появления простейших конструкций.
Которые можно собрать буквально на коленках, без прецизионных приборов и под доступные и недорогие комплектующие.
Да, они не позволяли сделать технически идеальную фотографию, но фотографию они могли сделать, а следовательно, передать момент жизни и эмоции…а это ли не главное в фотографии.
Данные фотоаппараты используют формата Bolta.
Формат представлен в 1936 году немецкой компанией Bolta-Werk для модели Boltavit, но в Германии формат не получил популярность, в отличии от Японии, где выпускалась с конца 30х годов фирмой Boltax.
Это не перфорированная 35-миллиметровая кинопленка на бумажной основе.
И кстати, есть очень похожий формат пленки 828, также называемый Bantam (пошло от серии Kodak Bantam, использующий данный формат) и главное отличие 828 от Bolta — это наличие перфорации на одной из сторон пленки у 828 формата. Но в принципе — они тоже пригодны для наших героев.

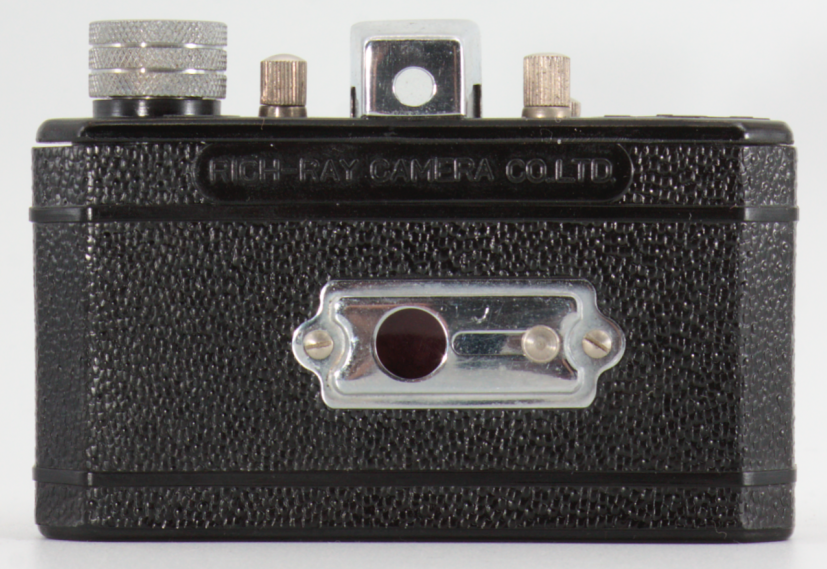

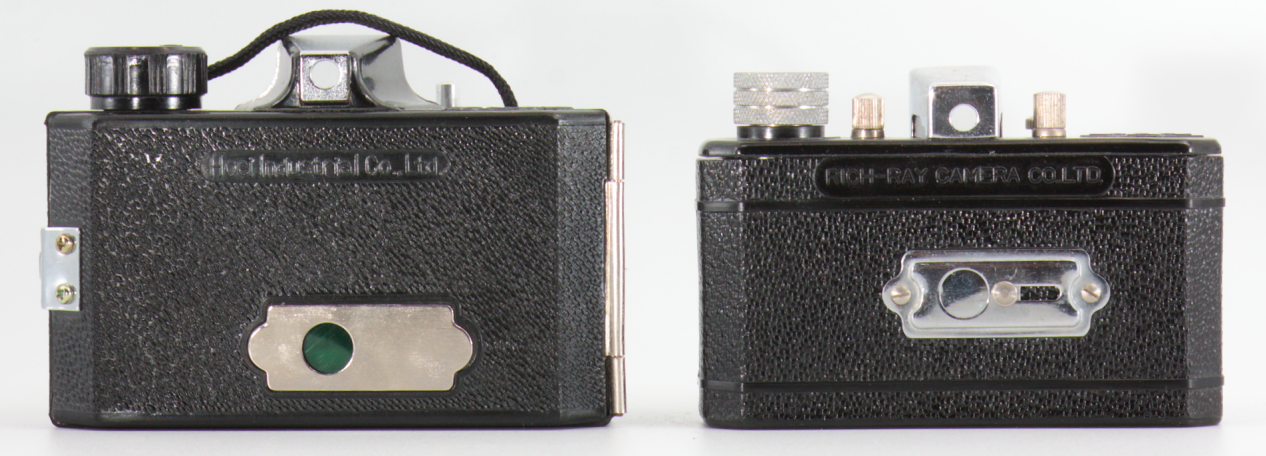

А т.к. у пленки формата Bolta перфорация отсутствовала, то степень протяжки кадра регулировалась через специальное красное окошко на задней стенке камеры во время протяжки пленки вручную.
Это позволяло упростить фотоаппарат и сделать его дешевле.

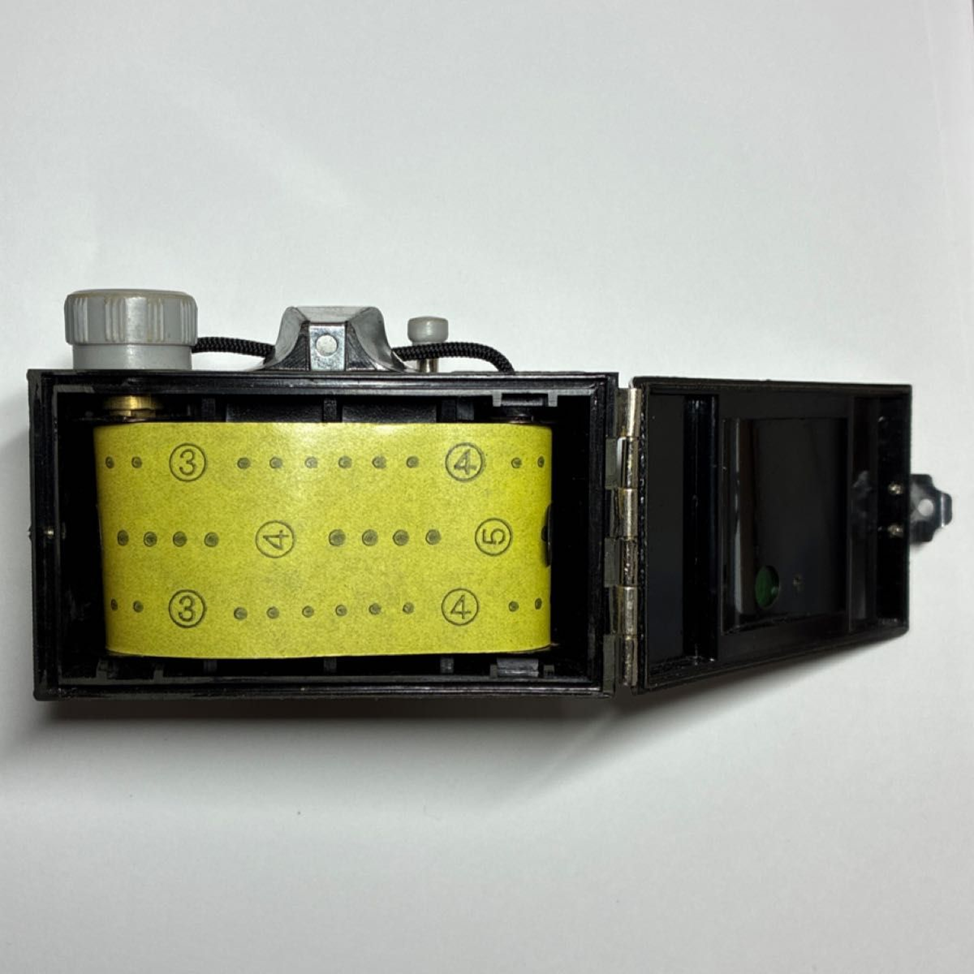

Обратите внимание: если сделать окошко сверху или снизу…то у вас будет индикация на 10 кадров с катушки (для кадра 24*36 мм), а если по центру…то цифры расположены чаще, а значит получиться 12 кадров (формата 24*24 мм).

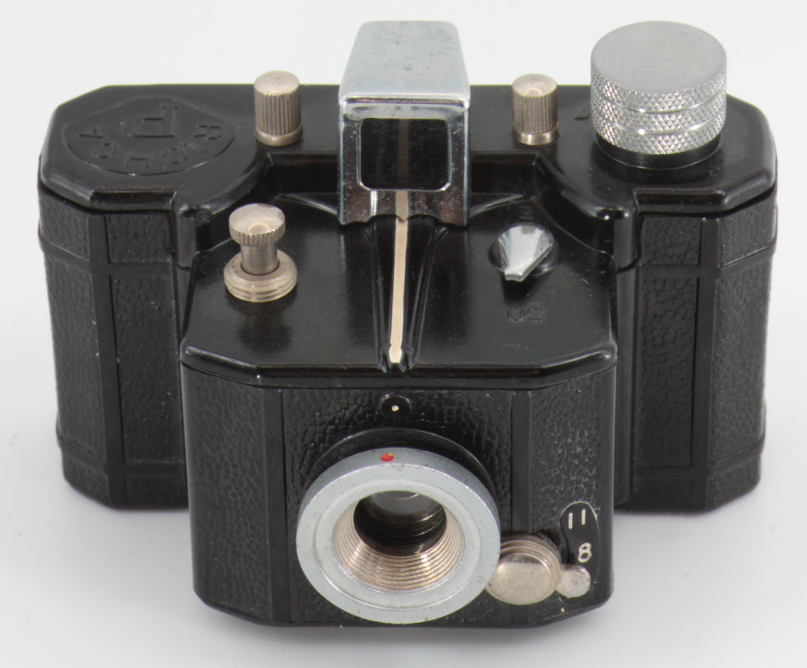

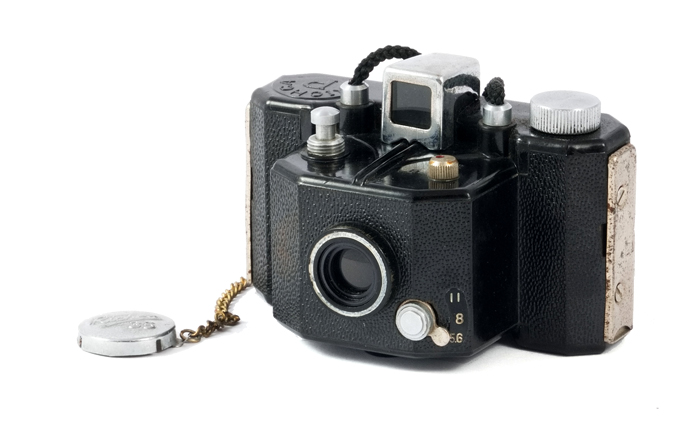

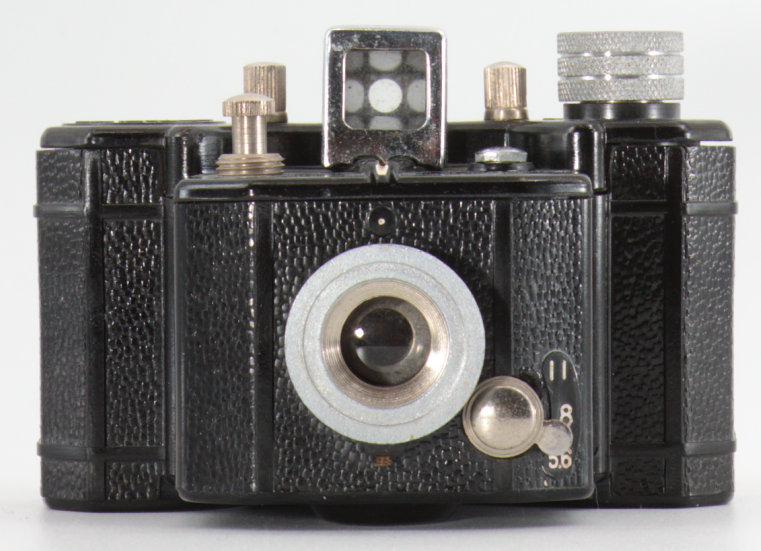

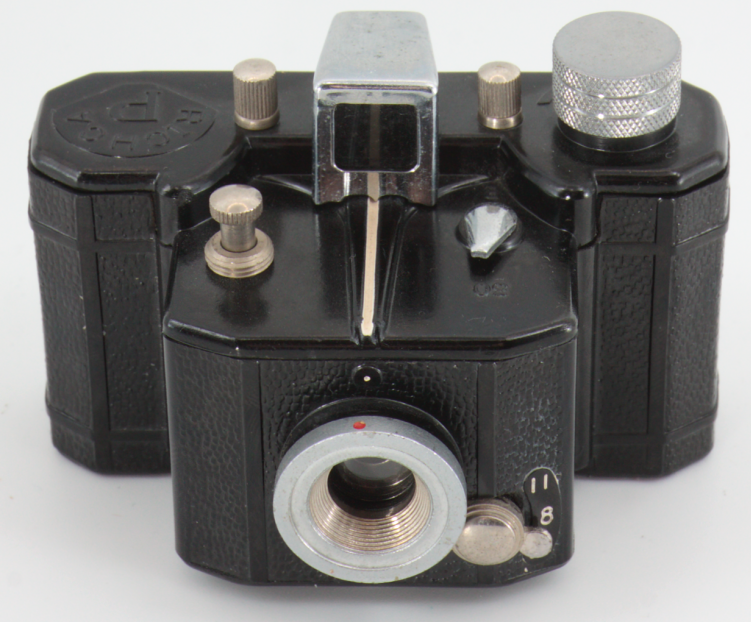

Richca P, от Rich-Ray Trading Co. Производился с 1951 года по 1959 год.

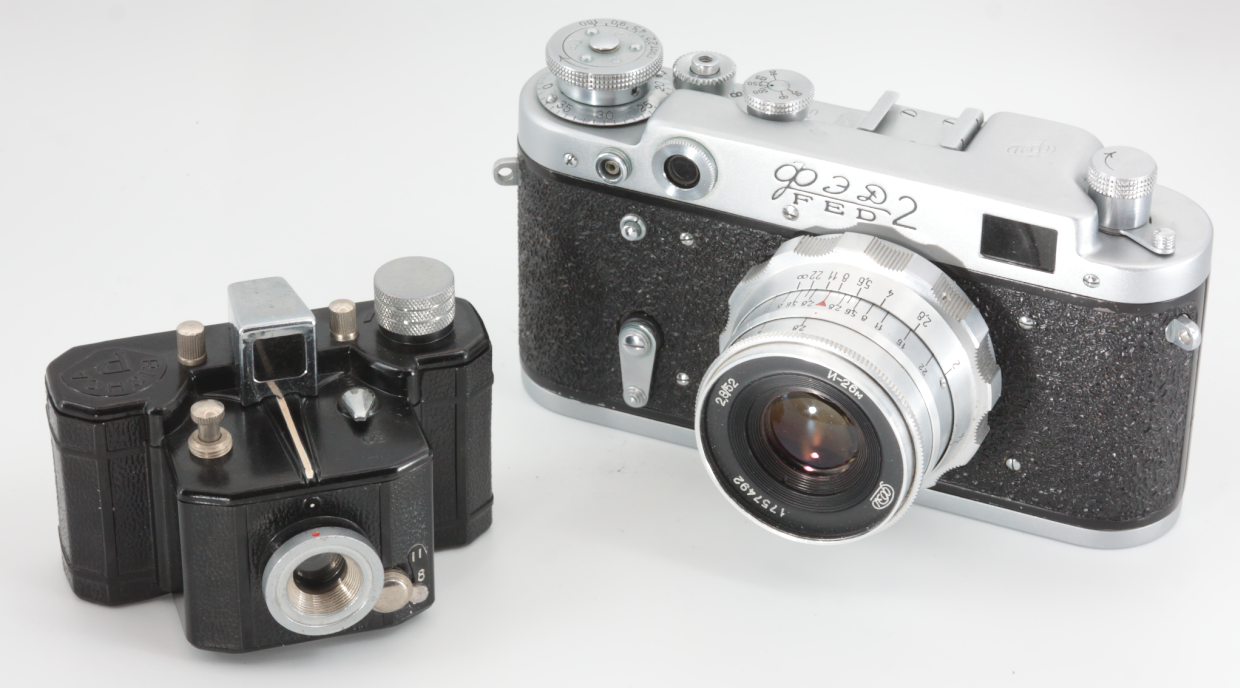

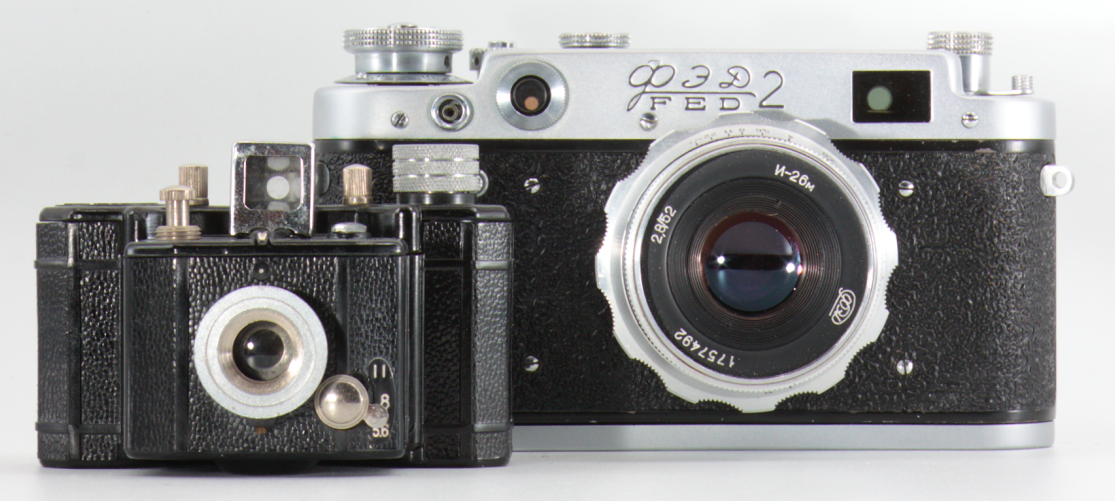

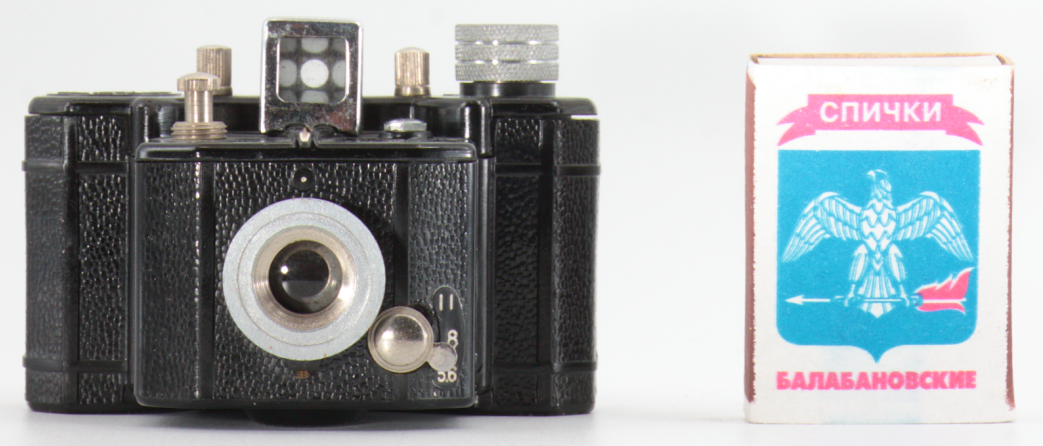

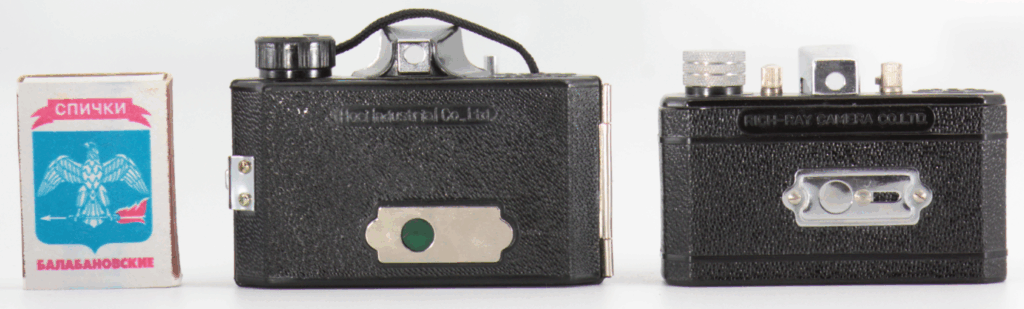

Это очень миниатюрная камера (80*52*52 мм, 145 г), сравнимая с…практически половинкой ФЭД-2.

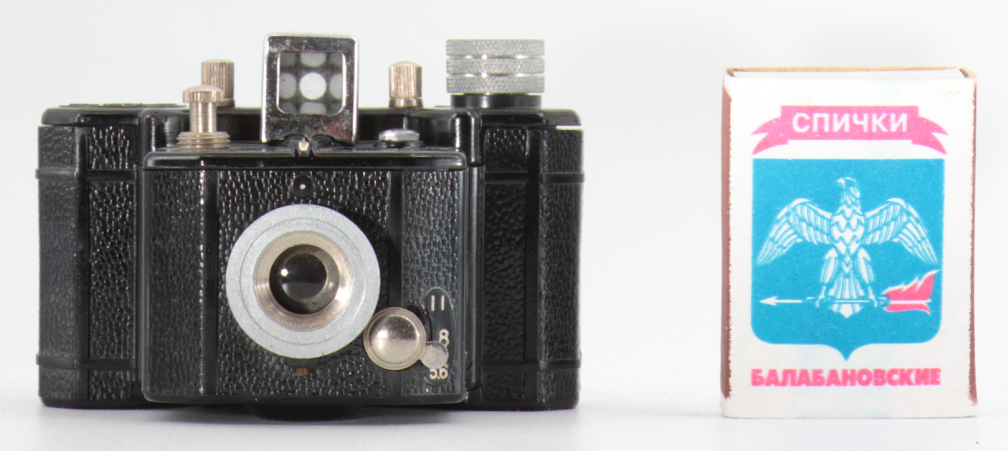

Или с несколькими коробками спичек
И в какой то мере это вызвано тем, что используется размер кадра 24*24 мм с катушкой на 12 кадров.

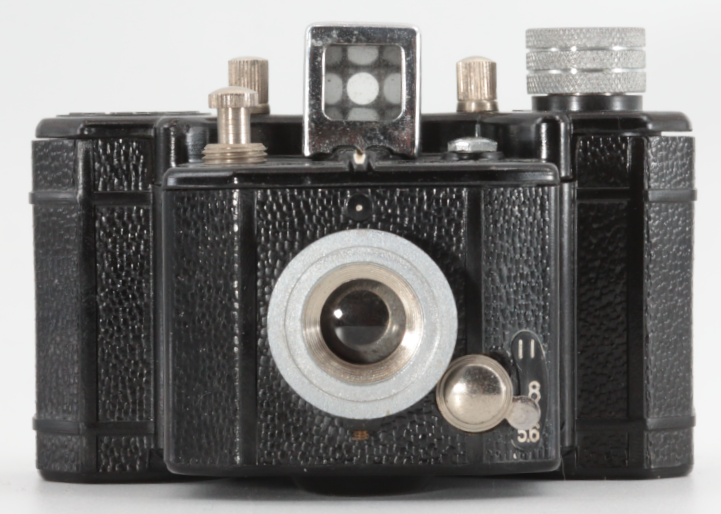

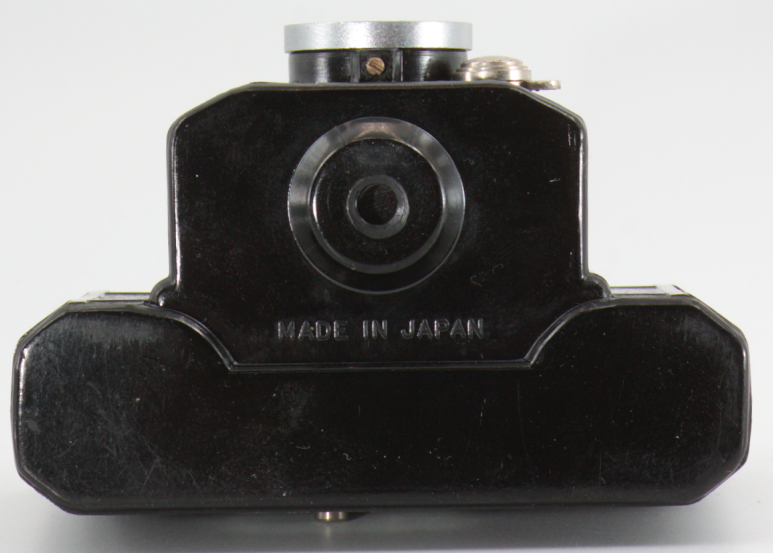

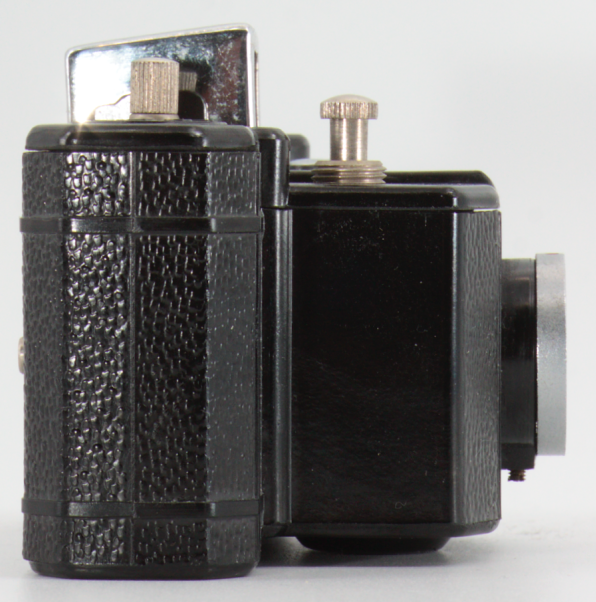

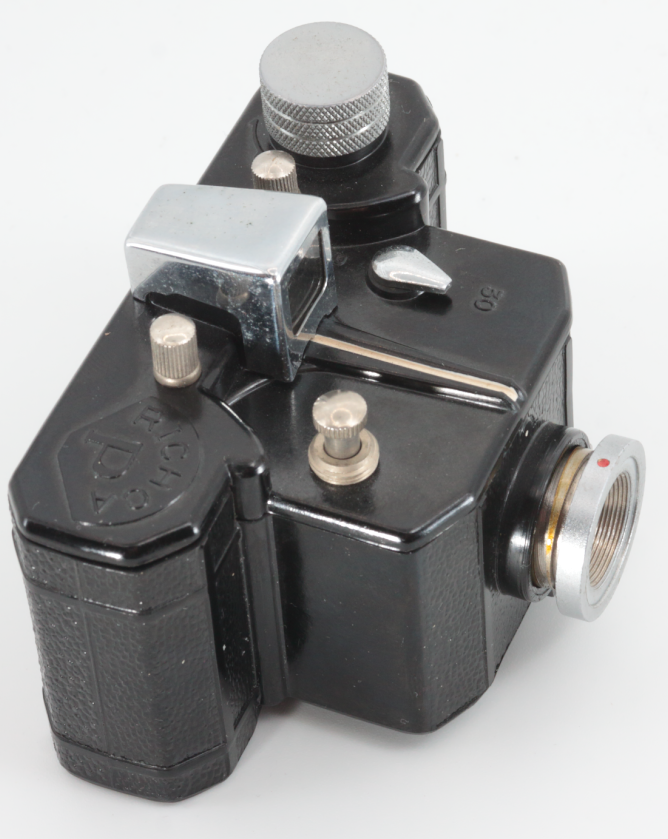

Фотоаппарат имеет эбонитовый корпус, с простейшим видоискателем, ручкой протяжки пленки (которая блокируется при неверном направлении вращения), окном протяжки кадров на задней крышке и даже со штативным гнездом, и … и немного органов управления.
А это, во-первых, кнопка спуска затвора, с резьбой под дистанционный тросик или автоспуск…кстати, несмотря на всю миниатюрность и простоту…фотоаппарат удобно лежит в руке…и в целом им удобно фотографировать.
Указательный палец, сам собой, кладется на кнопку спуска. И как это не прискорбно, но у ФЭД-2 кнопка спуска затвора расположена значительно неудобнее, это ярко заметно при совместном использовании этих фотоаппаратов.
Кнопка спуска нажимается легко…но…а вот тут ФЭД-2 уже выигрывает, даже несмотря на более тугую кнопку спуска затвора. Кнопка у ФЭД-2 расположена рядом с местом, где фотоаппарат удерживается, а вот у Richca P она вынесена вперед, что удобнее, но возникает «плечо момента», и нажатие кнопки чуть сдвигает фотоаппарат вниз…хотя на самом деле это не критично, т.к. к моменту, когда ход кнопки запустит затвор вы уже автоматически стабилизируете фотоаппарат.
Просто раньше я с таким не сталкивался…вот и обратил внимание. 🙂

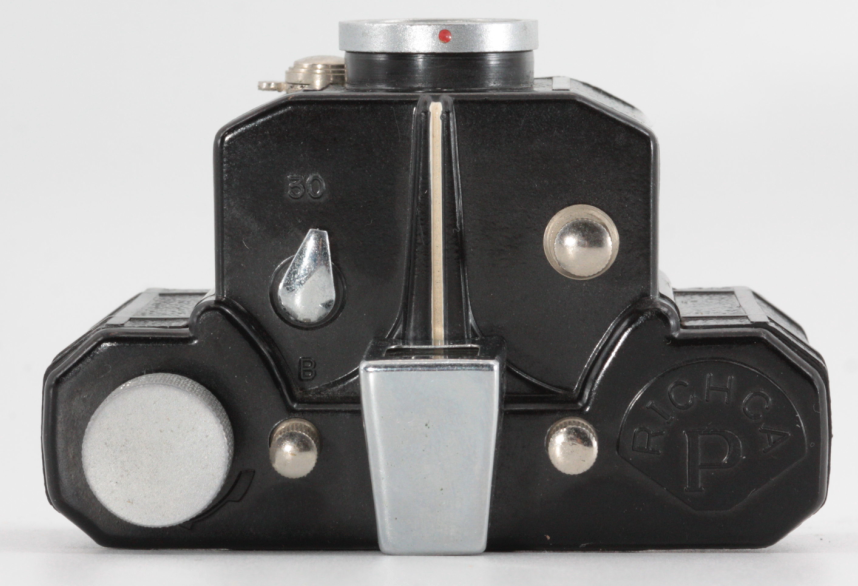

Во-вторых, фотоаппарат имеет 2 выдержки: В и 1/30 – не густо.
Да и ручка выбора выдержки неудобна…скорее всего задумана как «один раз настроил и забыл».
В-третьих, объектив с фокусным расстоянием 42 мм имеет 3 диафрагма: 5,6 – 8 – 11.
Минимальная дистанция фокусировки: 1,5 метра

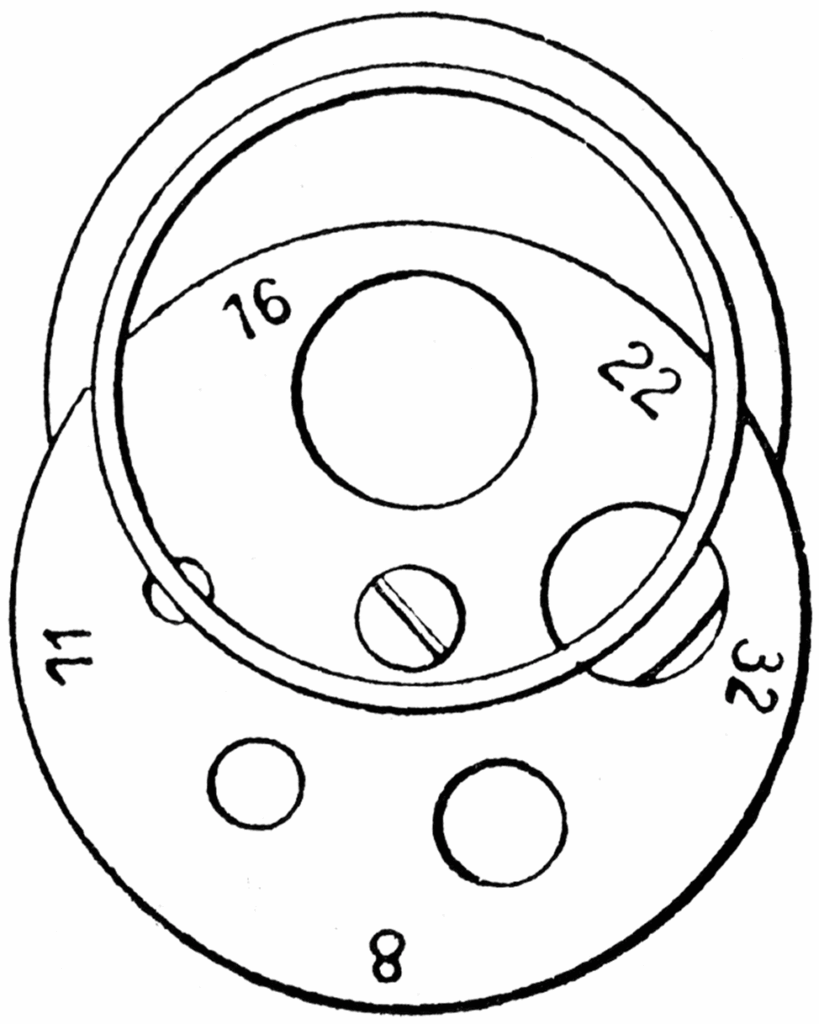

Диафрагма – револьверного типа!
Т.е. это «пластина» с отверстиями разного размера. И перемещая рычажок диафрагмы мы сдвигаем пластину выбирая отверстие нужного размера.
Примерная схема работы на рисунке рядом.

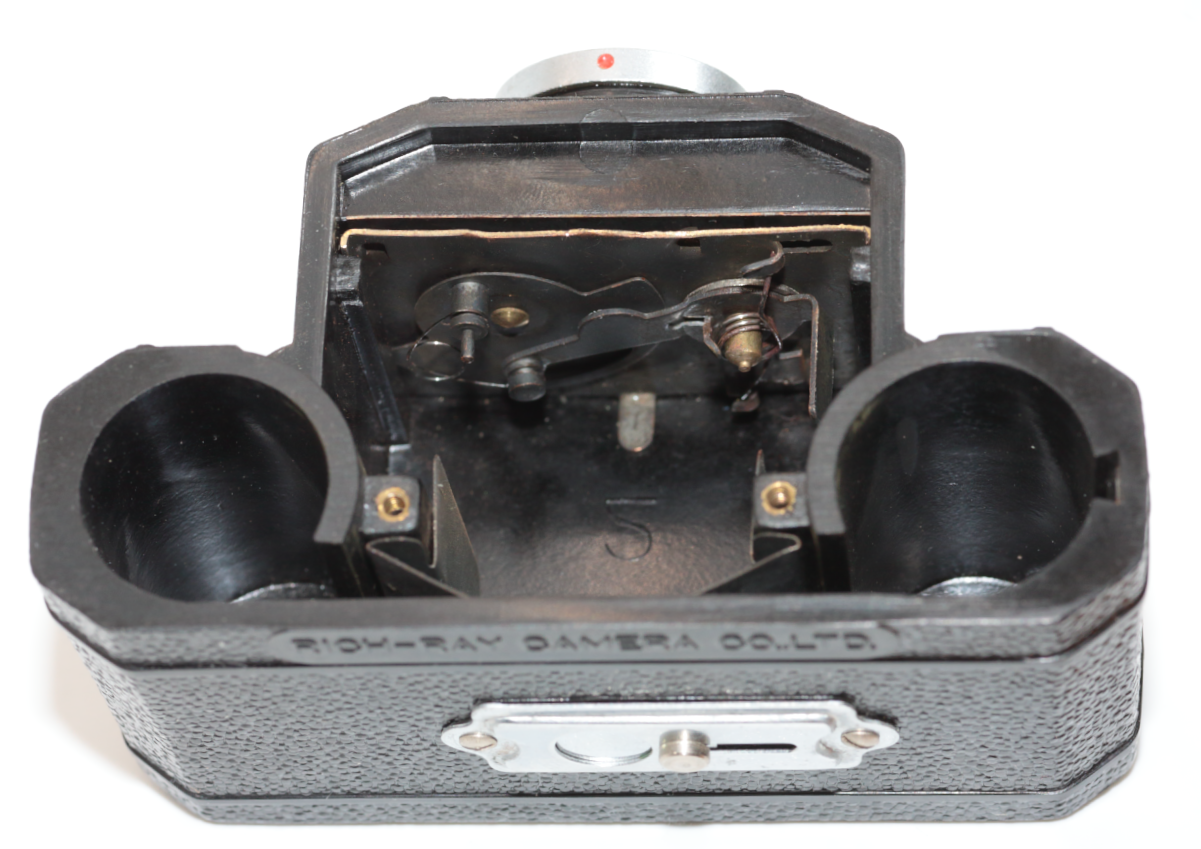

А еще фотоаппарат имеет очень простую конструкцию затвора.
Это, в-четвертых, затвор дисковый секторный!
Он состоит из пластины с прорезанным окном. Движение пластины задается пружиной.
Т.е. нажимая спусковую кнопку мы сжимаем пружину, и когда сила действия пружины будет больше, чем сила трения в механизме диска, тогда пружина рывком провернет пластину с прорезью и откроется, на доли секунды кадровое окно.
А для исключения засветки, в момент возврата в исходное положение, рычаг, сжимающий пружину своим наличием и полукруглым выступом перекроет свет из объектива.

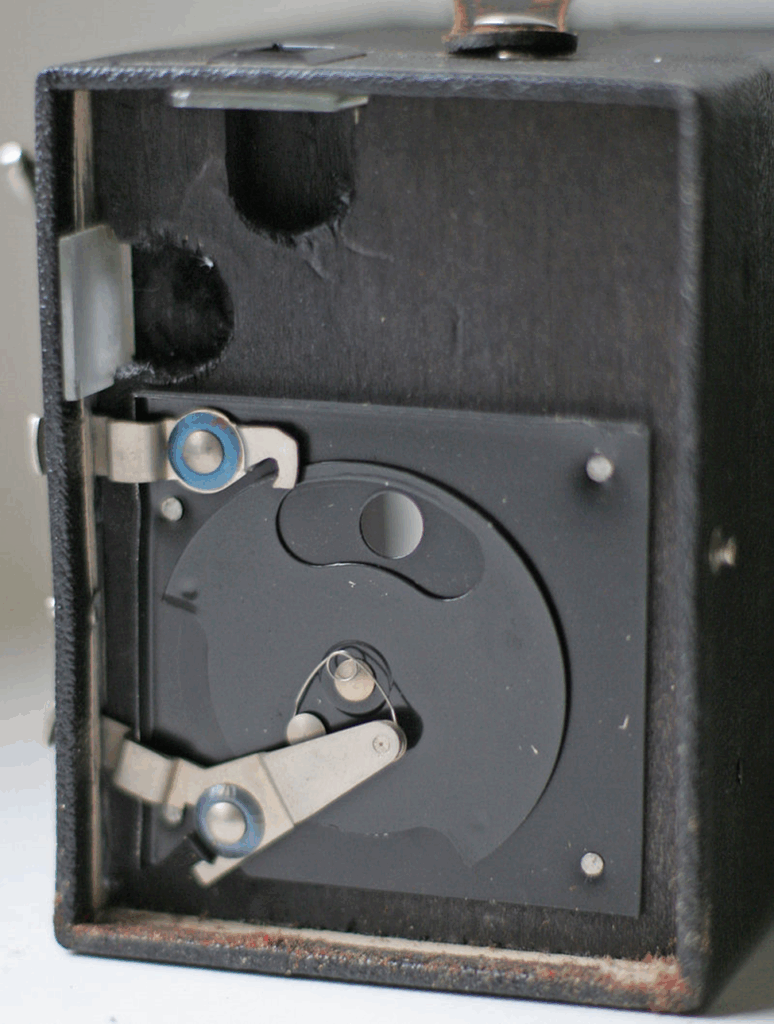

Пример похожего затвора на фото и его работа, на видео ниже!
И, в-пятых.

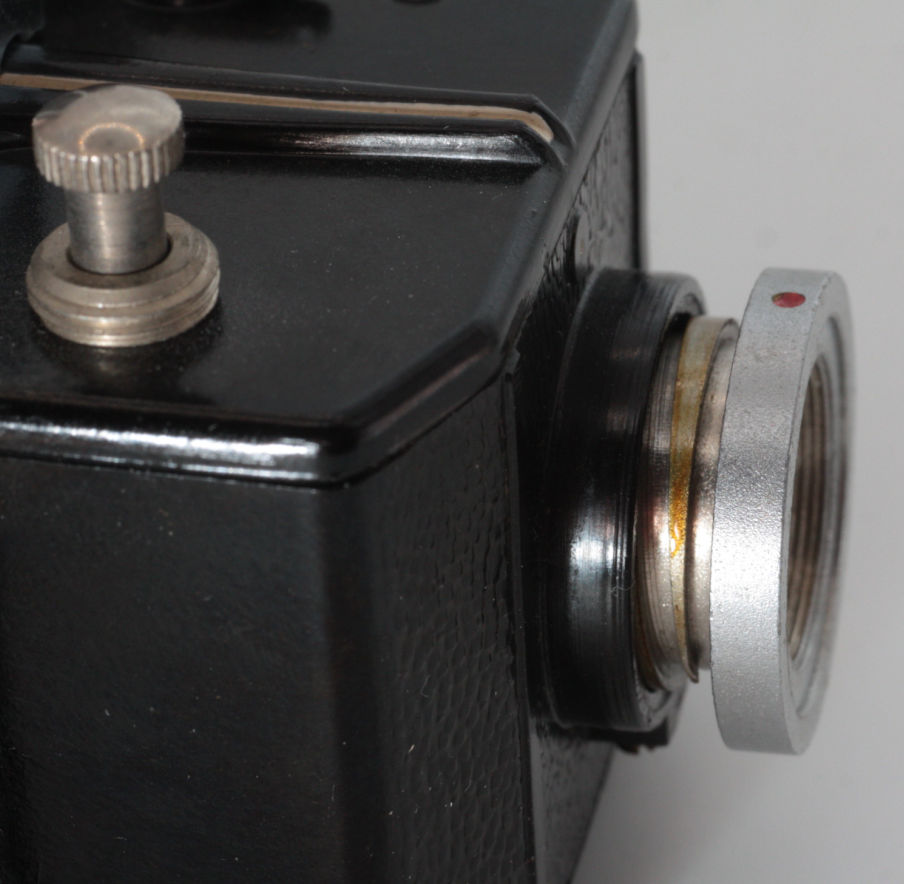

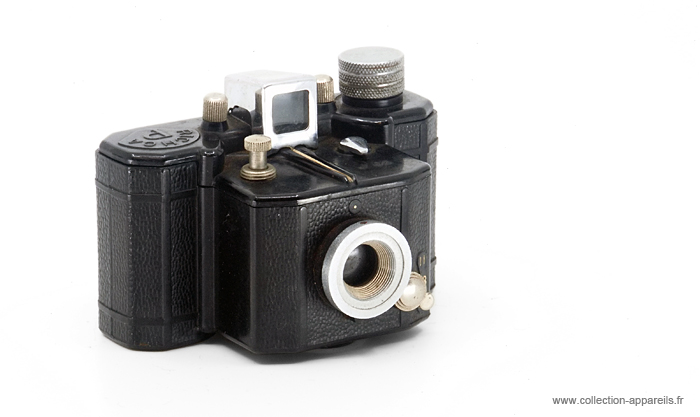

Объектив фотоаппарата выкручивается, причем до стопора..и вот тут я не смог разобраться, это выполняется для фокусировки или для приведения его в рабочее положение…я больше склоняюсь к последнему, иначе были бы хоть какие-то насечки, а пока только «красная точка» — для какого то напоминания.
Сами линзы расположены достаточно глубоко внутри, чем защищены не только от механических невзгод, но и от засветки.
Кстати, видимый диаметр внешней линзы чуть меньше, чем у нашего фотоаппарата Смена…но и минимальная диафрагма здесь не 4,5, а 5,6 т.е. есть шанс, что качество объектива не на минимальном уровне.

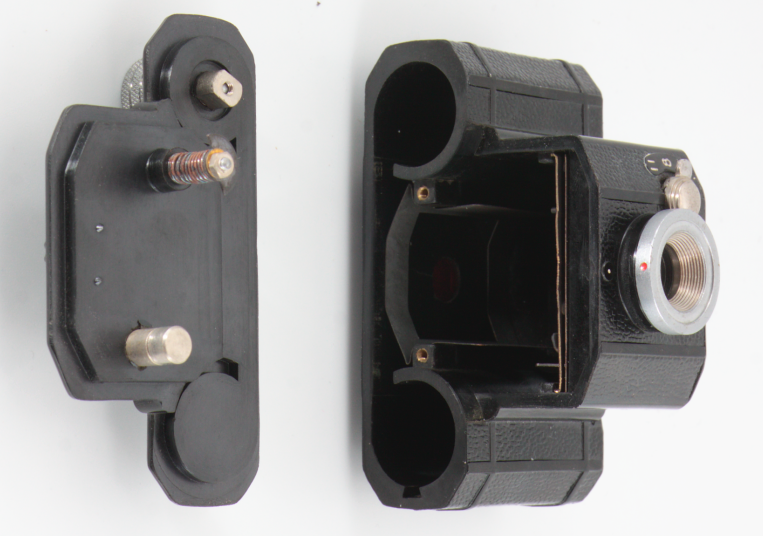

И чуть не забыл, чтоб вставить катушку надо фотоаппарат располовинить, открутив два винта-ручки скрепляющую их.
Вот вроде и все, что можно рассказать про данный фотоаппарат. Он прост во всем!

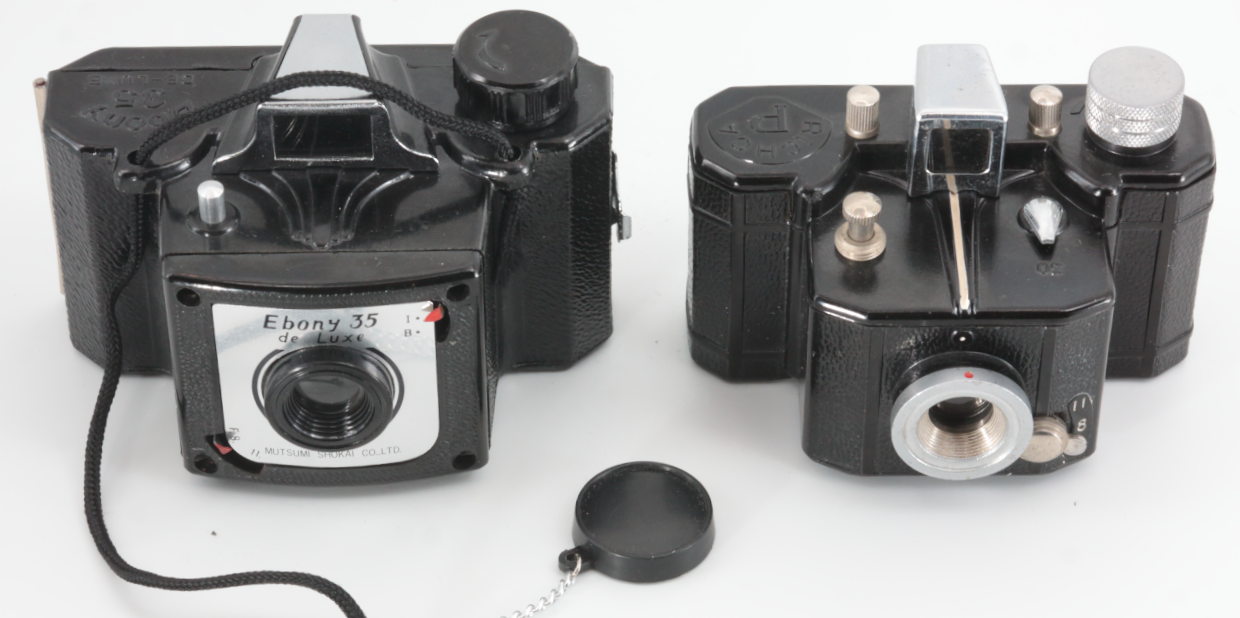

А вот второй фотоаппарат это…de luxe…по крайне мере так его назвали.

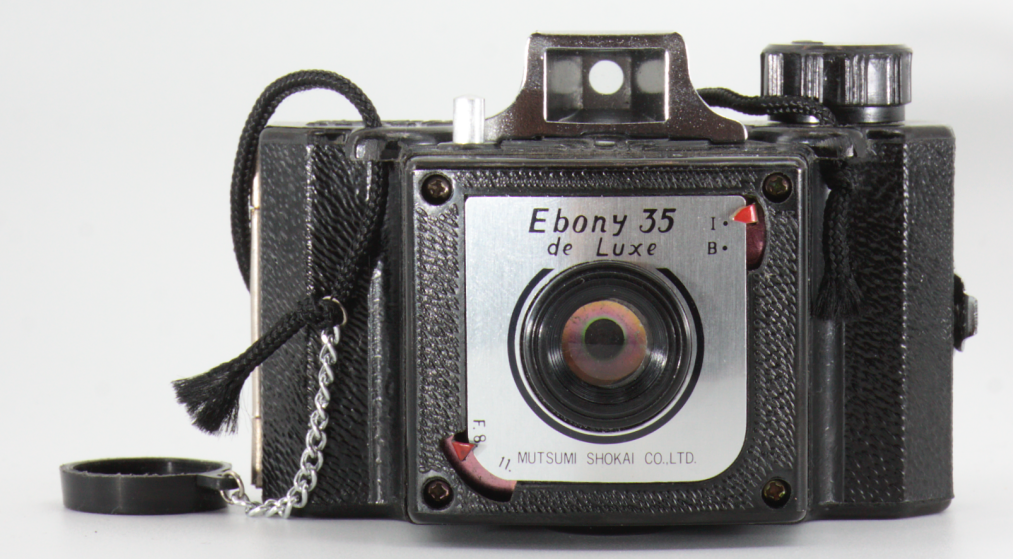

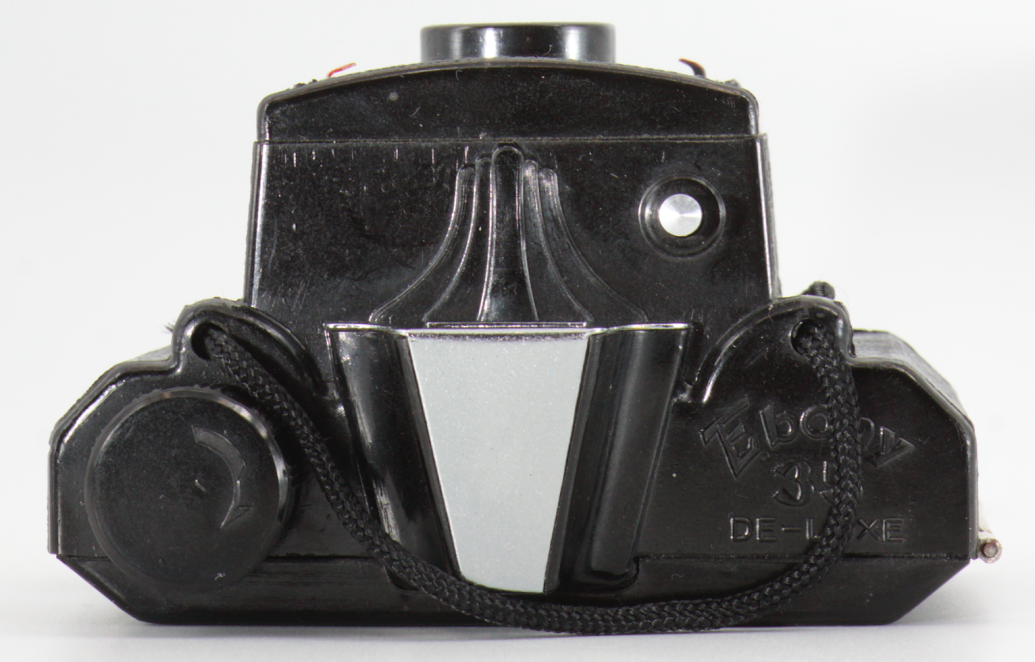

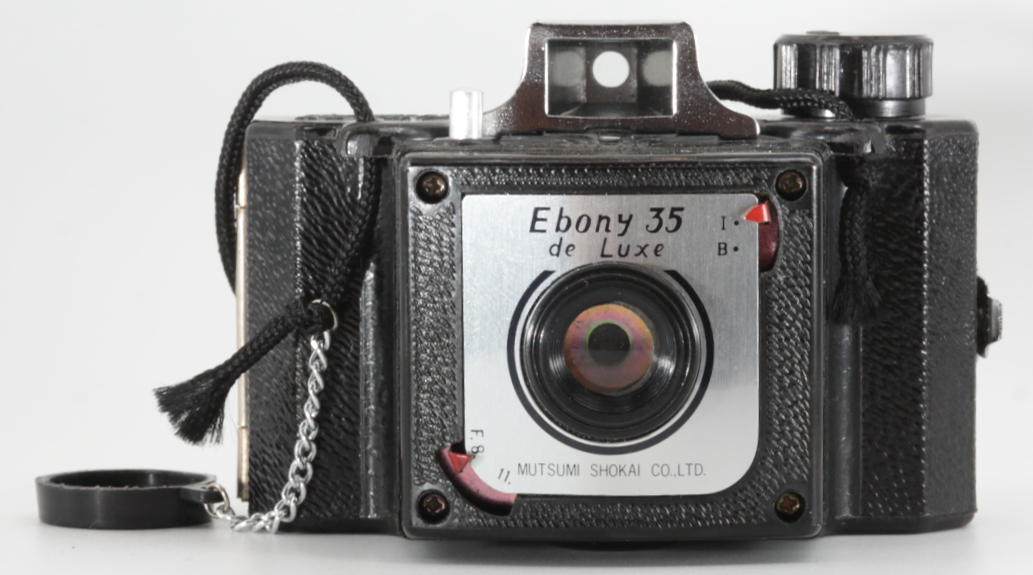

Ebony 35 DE-LUXE, в версии производства Mutsumi Shokai Co. LTD / Hoei Industrial Co..Ltd.
Производился с 1955 года по 1959 год.

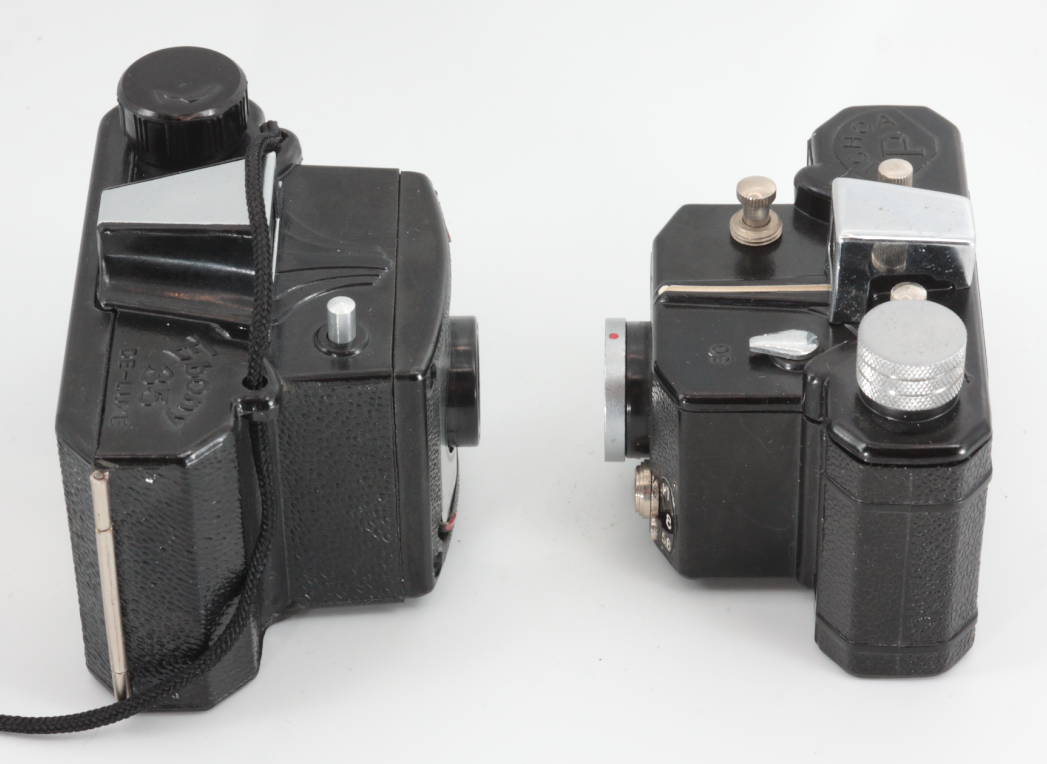

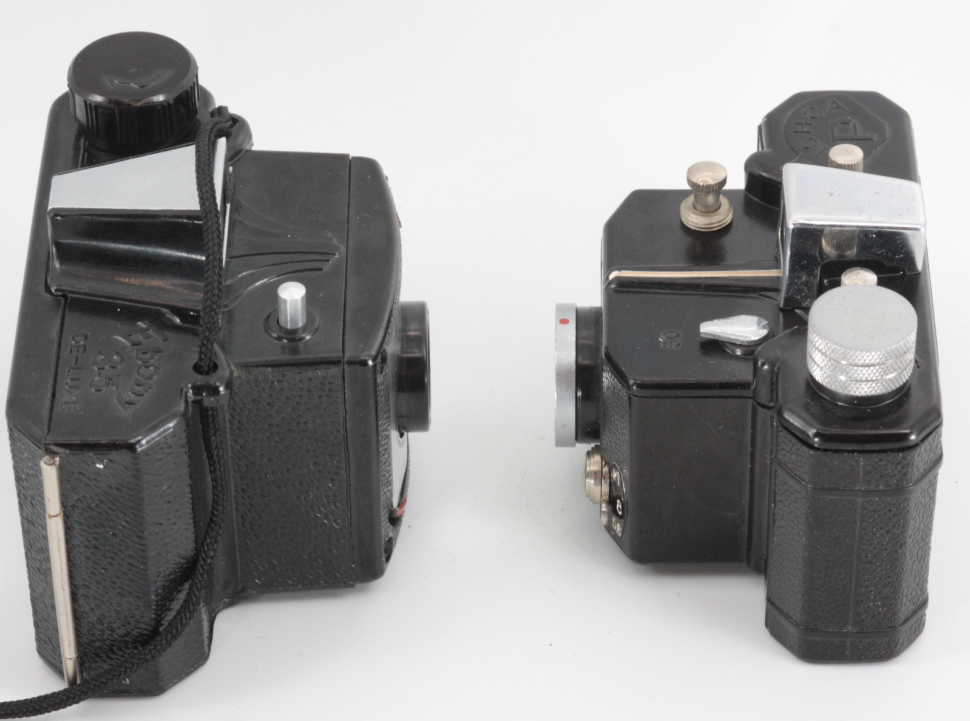

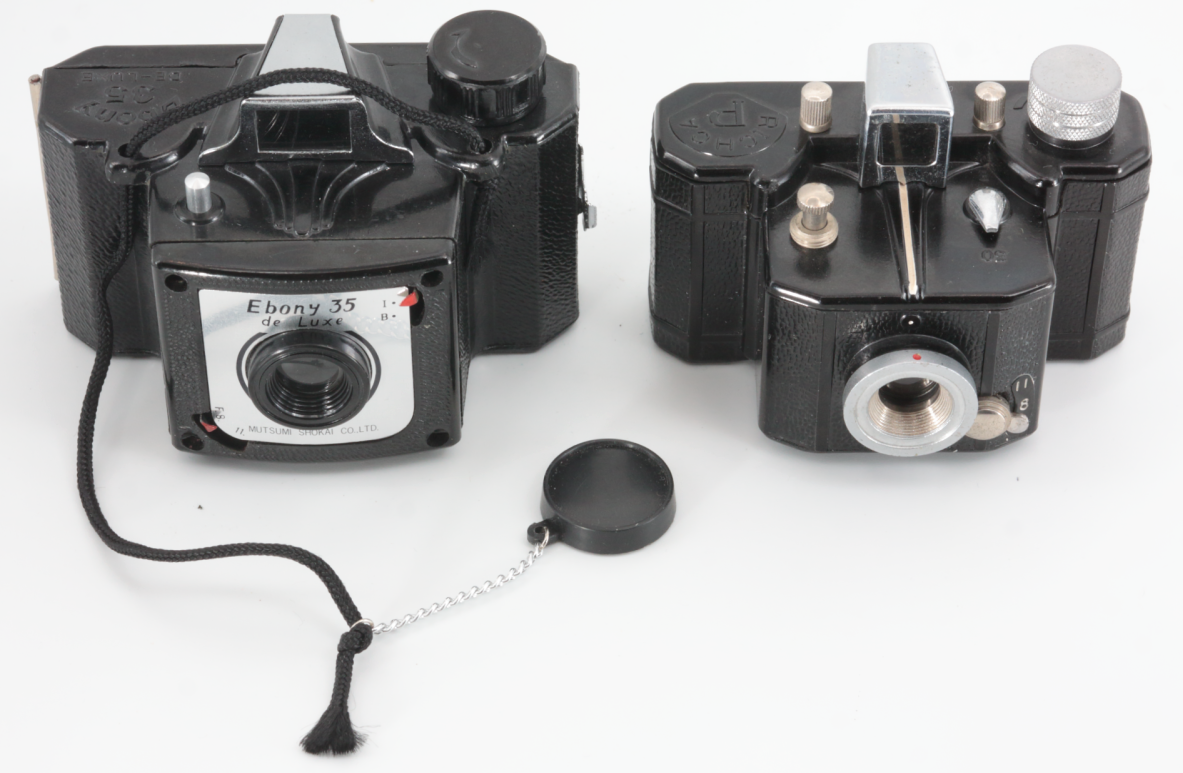

Основной принцип и конструкция аналогичны Richca P, но он чуть больше его…хотя все равно остается очень миниатюрным (92*60*60 мм, 140 г.).

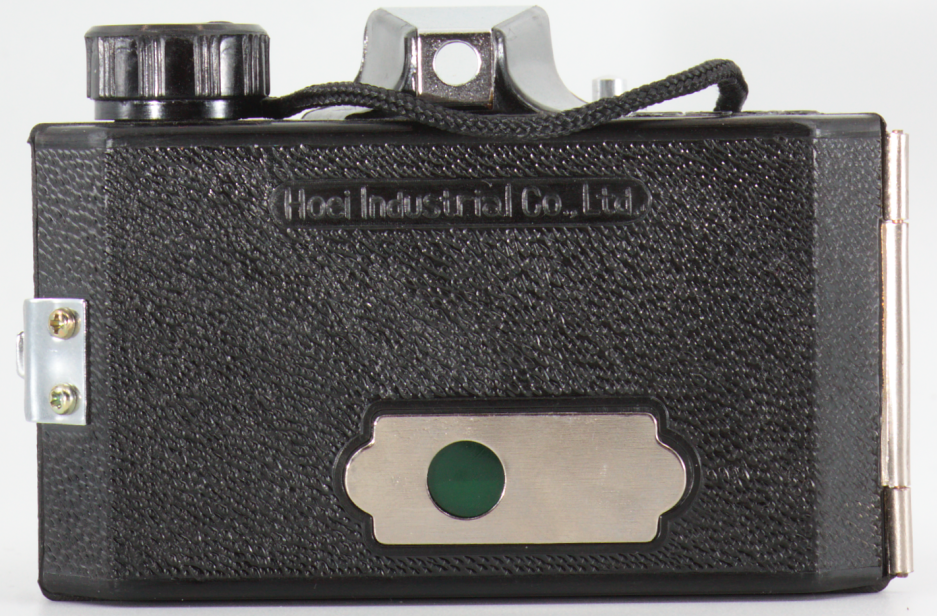

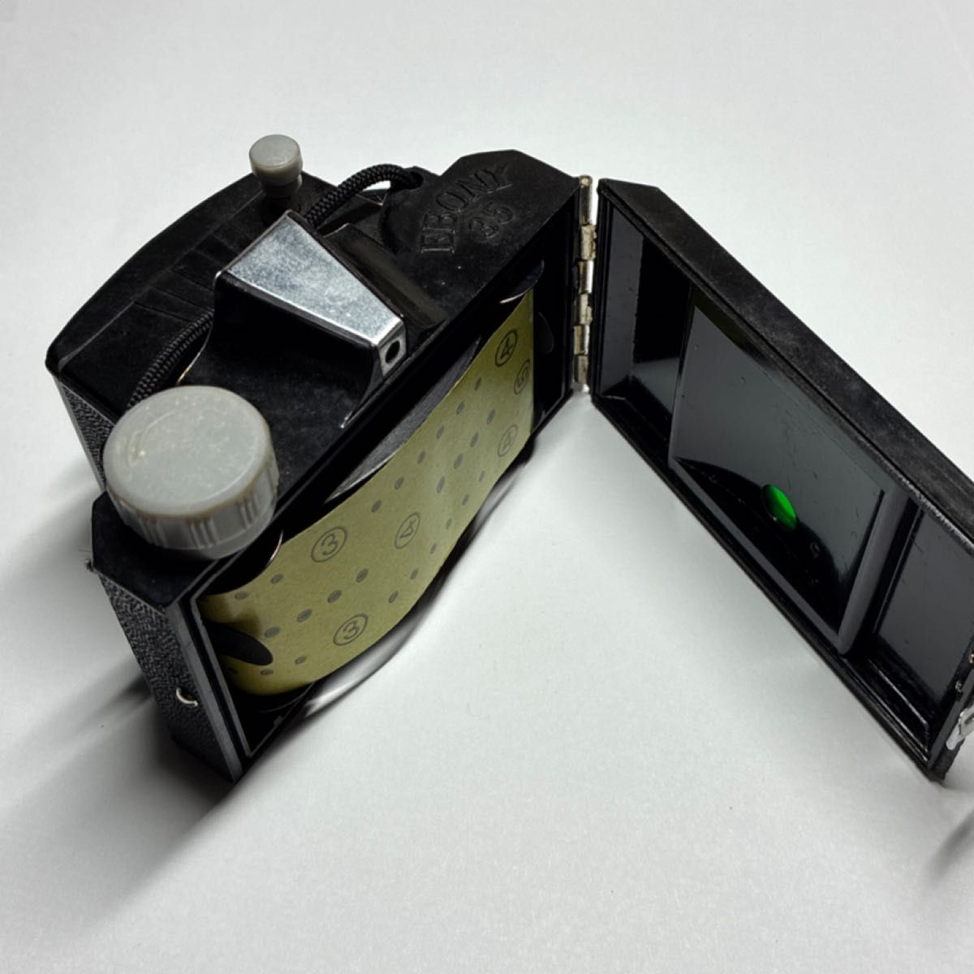

Увеличение размеров вызвано, во-первых, удобством. Теперь фотоаппарат имеет распахивающуюся заднюю крышку, и, следовательно, подъемную ручку протяжки кадров, чтоб была возможность вставить катушку.
А во-вторых, размер кадра Ebony 35 DE-LUXE 24*36 мм (10 кадров в катушке), что в первую очередь заметно по прямоугольному видоискателю, в отличии от квадратного у Richca P.
Ebony 35 DE-LUXE имеет меньший выбор диафрагм: 8 и 11…но это не критичный для данной камеры момент. Как и то, что здесь заявлены две выдержки: В (от руки) и I (мгновенная). Последняя не имеет заявленной выдержки, но судя по полной идентичности затворов, она также примерно равна 1/30 секунды.
Объектив, с фокусным расстоянием в 50 мм…по мне очень похож по конструкции на объектив Richca P, хотя визуально диаметр передней линзы здесь побольше, она не выкручивается и МДФ заявлен как 2 метра.

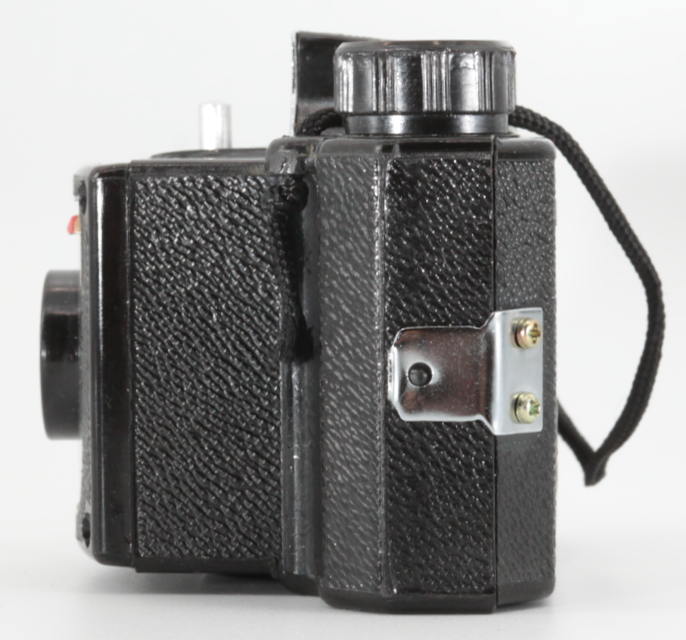

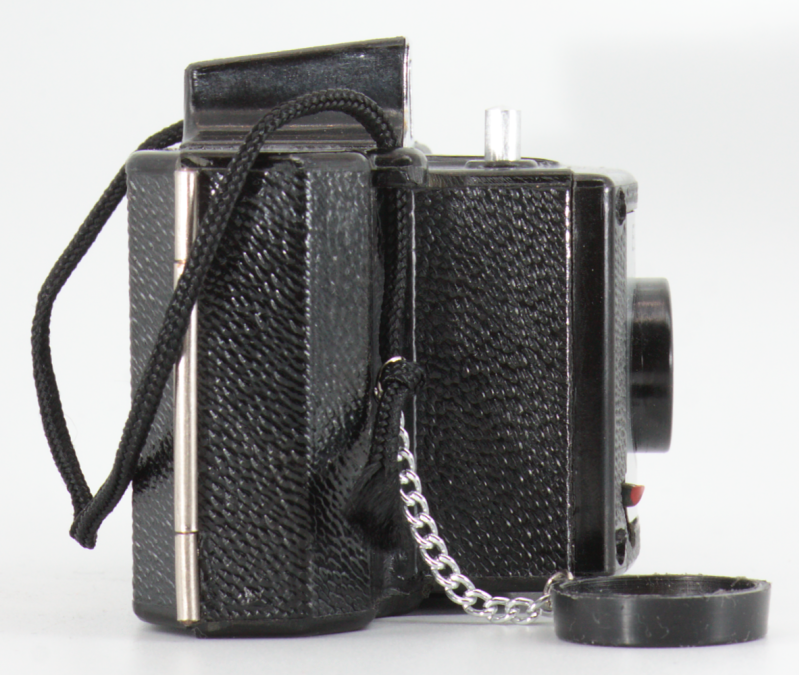

А еще кнопка спуска затвора лишилась резьбы для дистанционного спуска. Зато камера получила оригинальные петли под…под шнурок крышки объектива…но в принципе его можно использовать и как ремешок на руку.
А в чем выражается de luxe? На мой взгляд в более яркой отделке камеры, точнее…в хромированной лицевой панели…да, камера теперь выглядит побогаче, насколько это возможно в таком формате.
Вот во-общем и все.
Данные камеры показывают нам, насколько возможно упростить камеру, но при этом все равно получать снимки.
А какой я выбрал бы себе…только с точки зрения спортивного интереса: Richca P
Он более компактен, он менее вычурен, и у него все органы управления металлические, что немного радует.
По сути, у него есть только один недостаток, разборка камеры для замены пленки…но с форматом 24*24 это надо будет делать реже, чем у Ebony 35 DE-LUXE и в итоге я получу больше кадров.
А вообще это не единственные представители данного типа камер.
В 50-ые годы в Японии выпускалось несколько однотипных (а часто буквально – одинаковых) камер такой конструкции.
| Модель | Год начала выпуска | Формат кадра, мм | Фокусной расстояние, мм | Выдержка | Диафрагма |
Hoei Manufacturing Co.

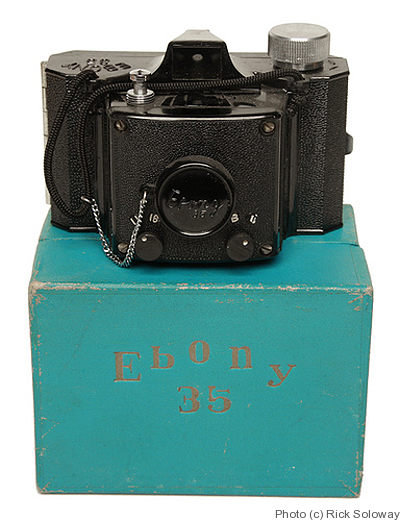

| Ebony 35 | 1957 |  | 24*36 (Bantam) | B, I | f/11 и f/18 |
Hoei Industrial Co.
| Ebony 35 De Luxe | 1955 |  | 24*36 (Bolta) | 50 | B, I | f/8 и f/11 |
| Ebony De Luxe II S | 1957 |  | 24*30 (Bolta) | 50 | B, I | f/8 и f/11 |
Ikko Sha Co.

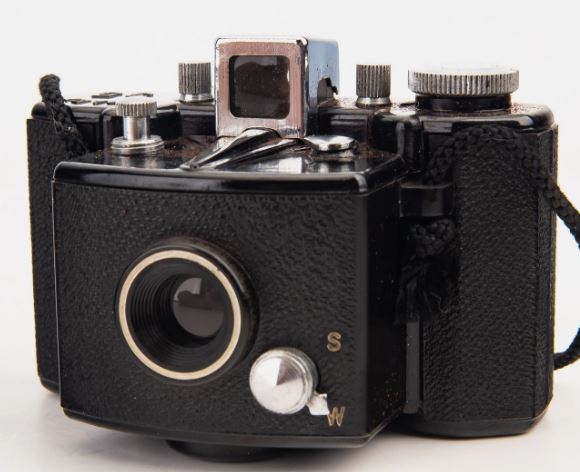

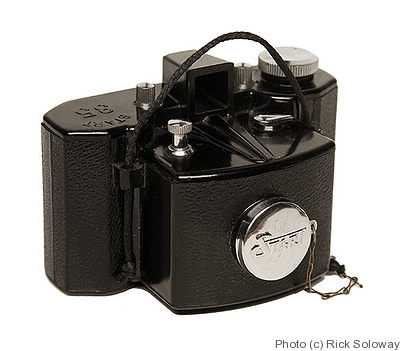

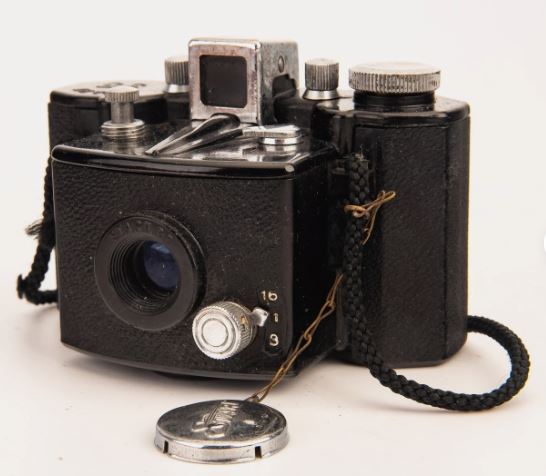

| Start 35 | 1950 |  | 24*24 (Bolta) | 42 | B, I | — |
| Start 35 | 1950 |  | 24*24 (Bolta) | 42 | B, I | S — W |
| Start 35 II |  | 24*24 (Bolta) | 42 | B, I | — | |
| Start 35 III |  | 24*24 (Bolta) | 42 | B, I | f8 — f11 — f16 | |

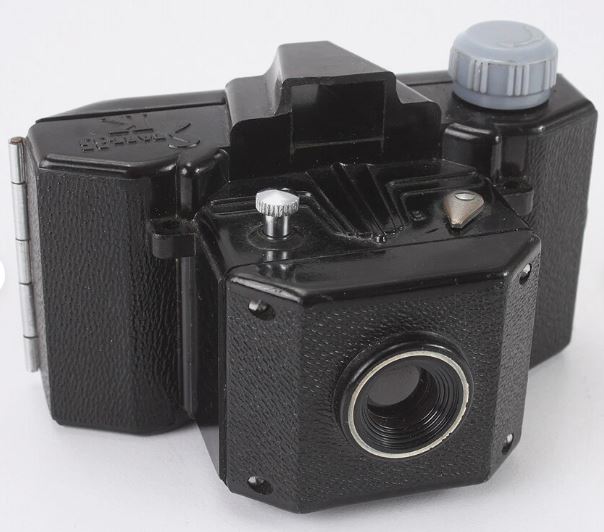

| Start 35 K | 1952 |  | 24*24 (Bolta) | 42 | B, I | — |

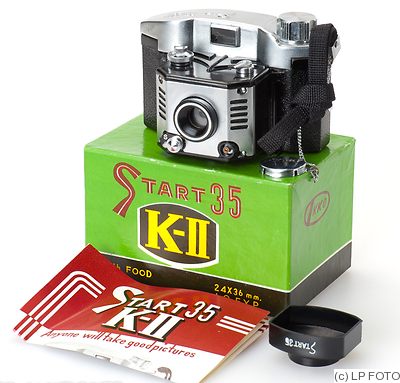

| Start 35 K-II | 1958 |  | 24*24 (Bolta) | 42 | B, I | — |

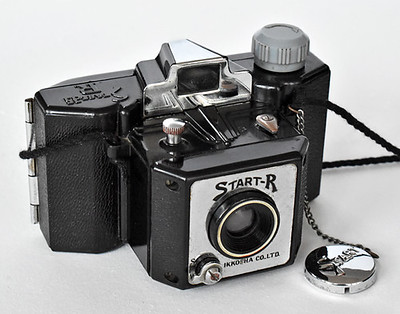

| Start R |  | 24*24 (Bolta) | 42 | B, I | S — W | |

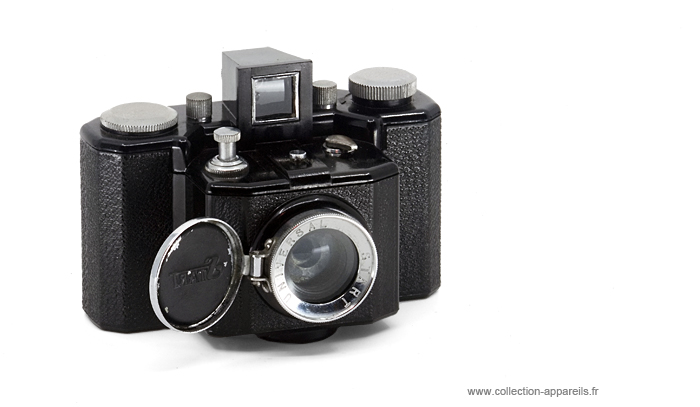

| Start Universal |  | 24*24 (Bolta) | 42 | B, I | — |
Nomura / Ikko Sha Co.

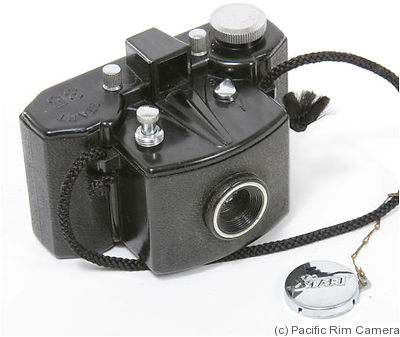

| Start 35 | 1948 |  | 24*24 (Bolta) | 42 | B, I | — |
Rich-Ray Trading Co.

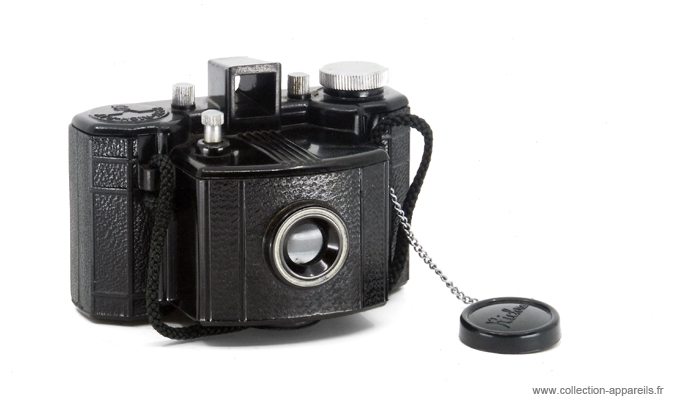

| Baby-Rich-Ray |  | 24*24 (Bolta) | 42 | B, I | — | |
| Richca P |  | 24*24 (Bolta) | 42 | B, I | от f/5.6 до f/11 | |
| Richca P (mod.2) |  | 24*24 (Bolta) | 42 | B, 1/30 | от f/5.6 до f/11 | |

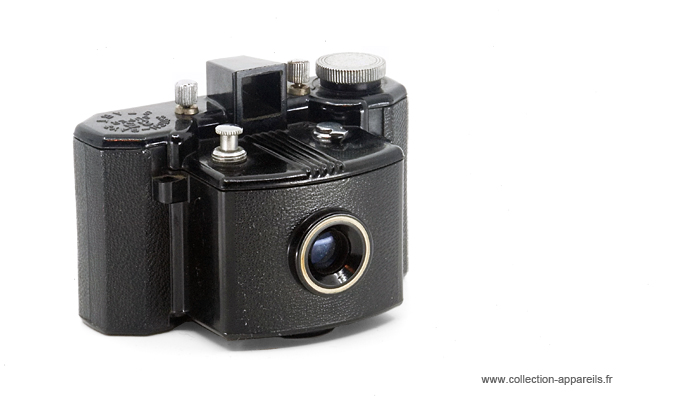

| Rich-Ray 35 Super Start |  | 24*24 (Bolta) | 42 | B, I | — | |
| Rich-Ray 35 Start Junior |  | 24*24 (Bolta) | 42 | B, I | f/5.6 и f/8 | |

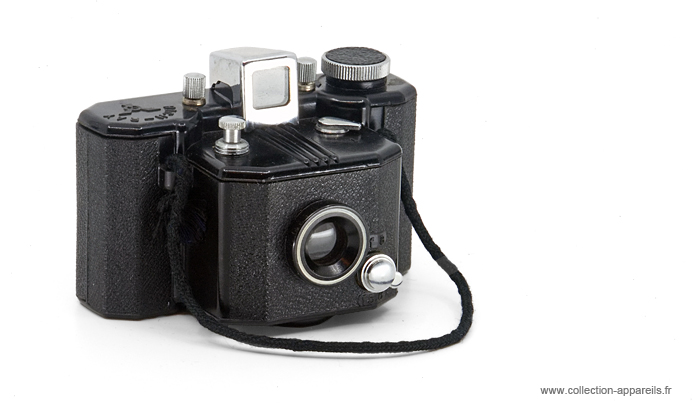

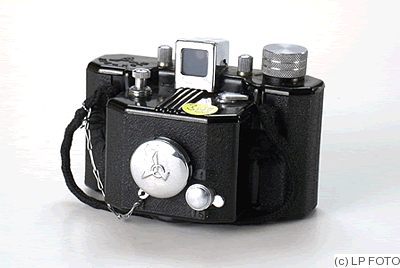

| Rich-Ray 35 Junior |  | 24*24 (Bolta) | 42 | B, I | f/8 и f/16 |
Saneikogi

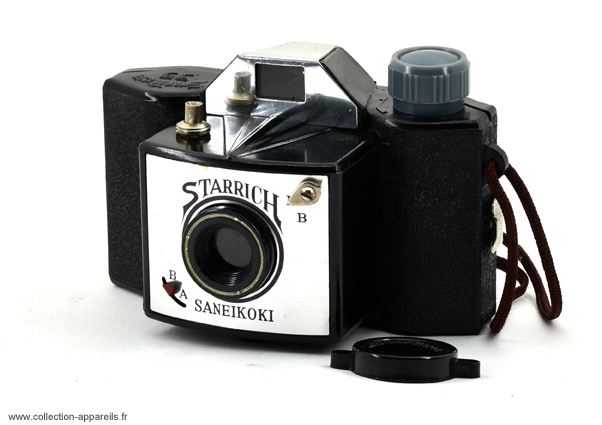

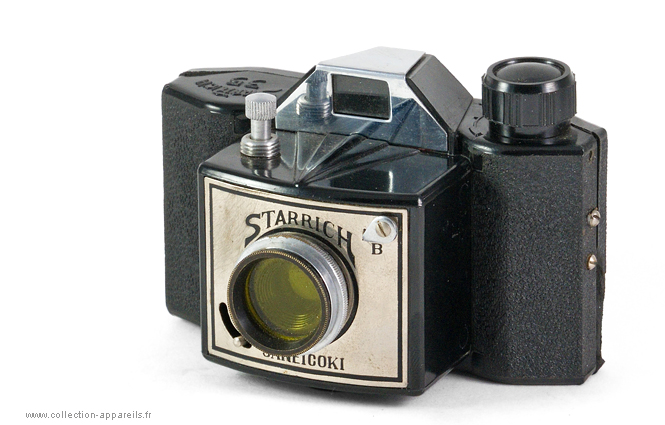

| Starrich 35 | 1950 |  | 24*36 (Bolta) | 50 | B, I | C — B — A |
| Starrich 35 II |  | 24*36 (Bolta) | 50 | B, I | B — A |
Mamiya

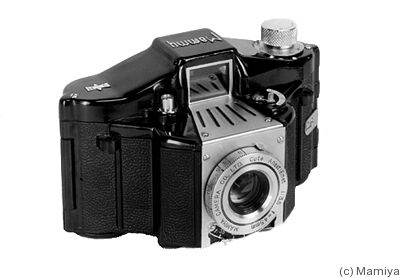

| Mamiya Mammy | 1953 |  | 24*28 (Bantam) | B, 1/25 — 1/100 | от f/3.5 до f/22 |
Из интересного:

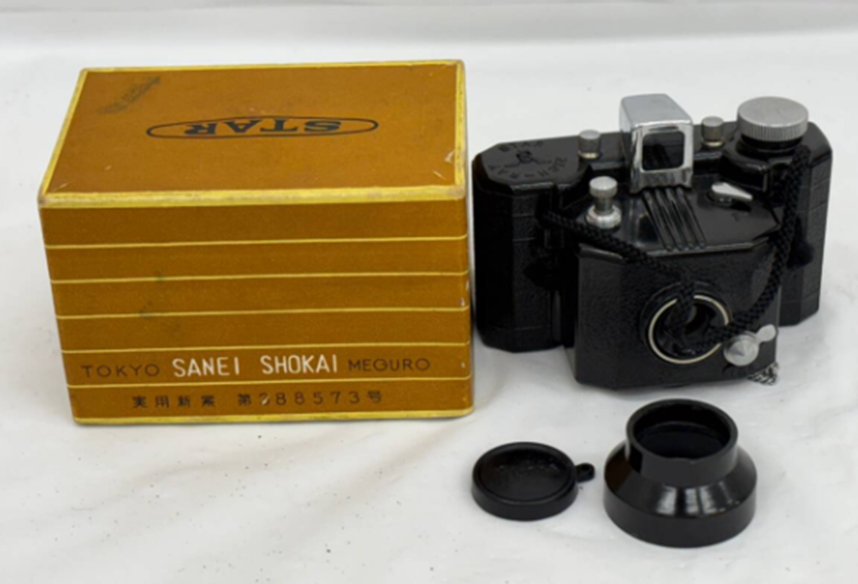

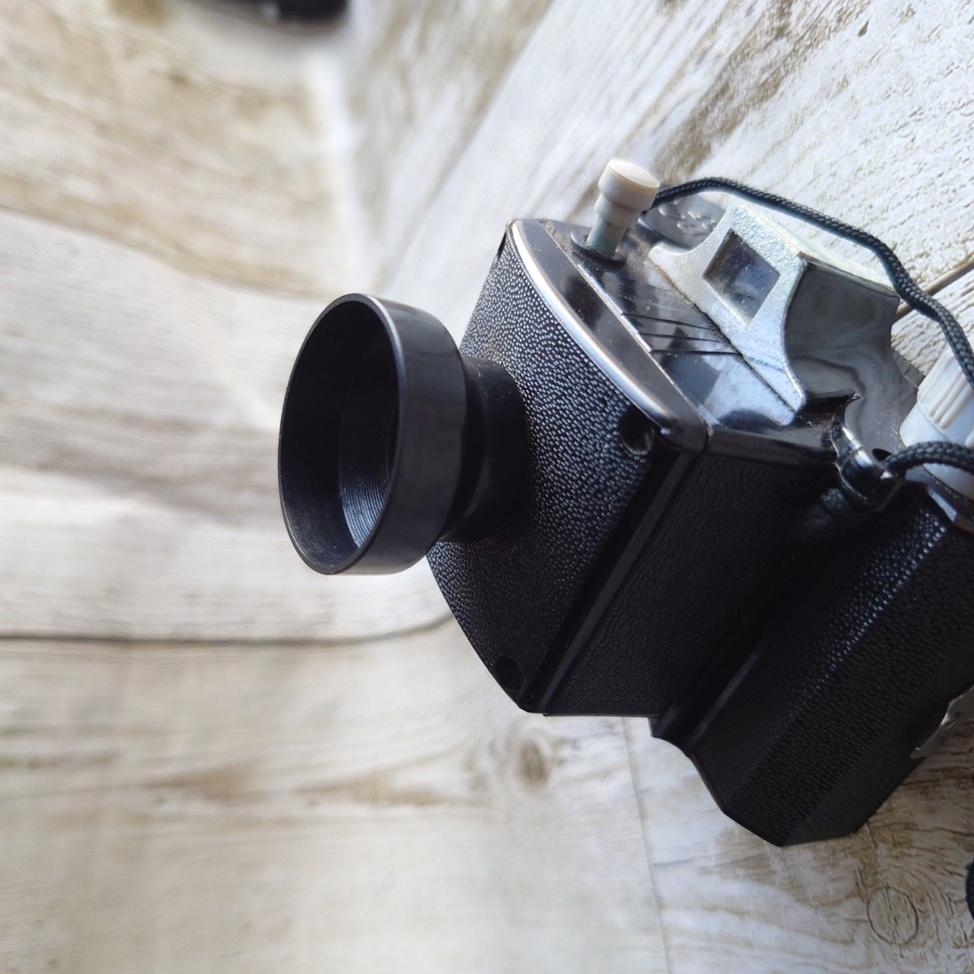

Можно установить бленду.

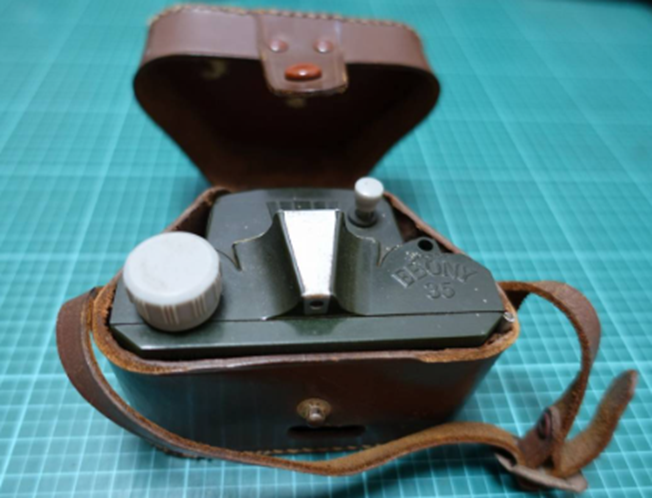

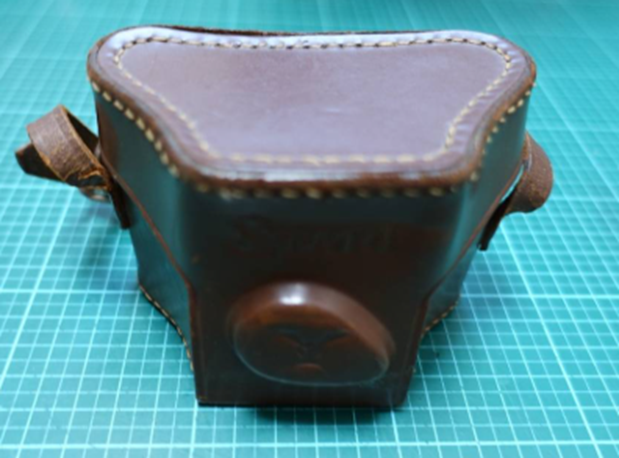

И был полноценный кожаный футляр.

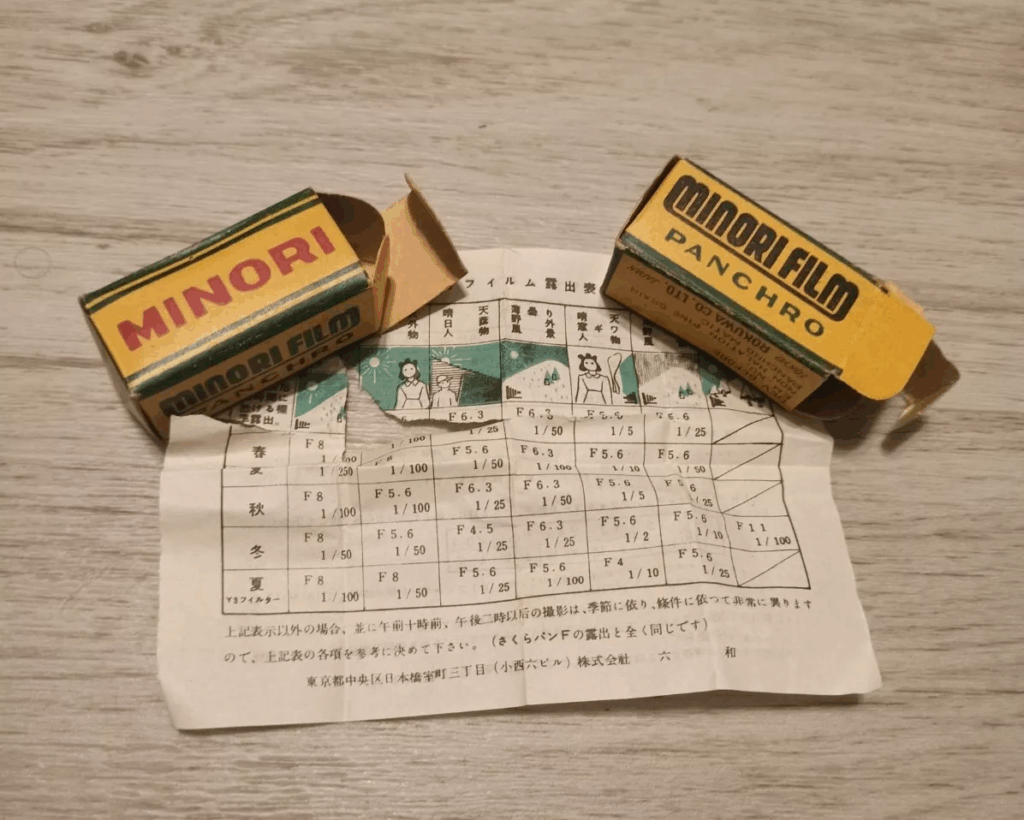

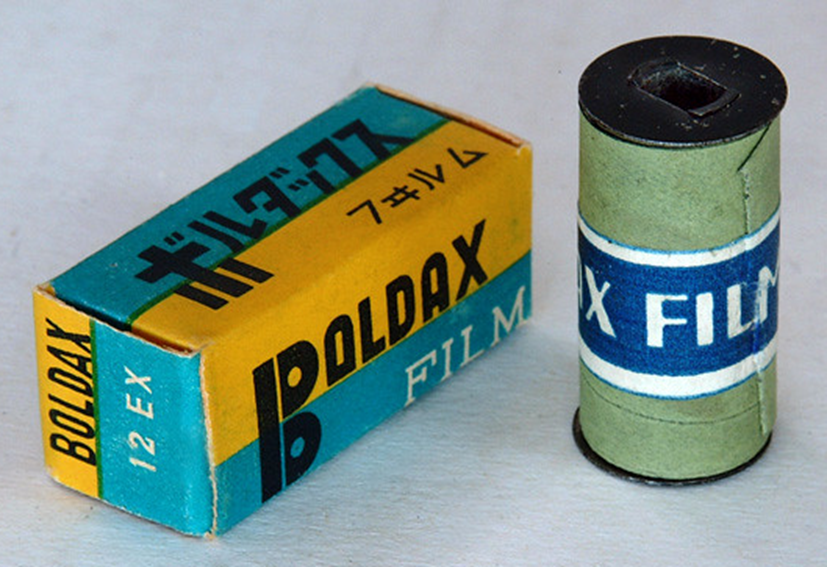

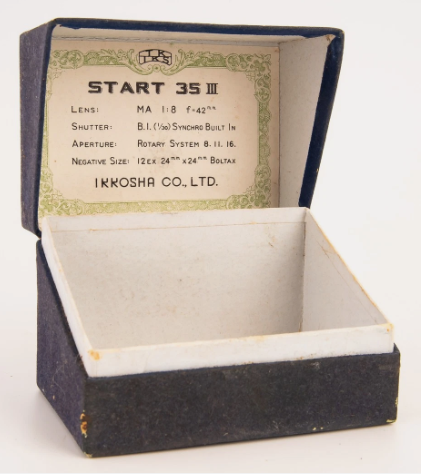

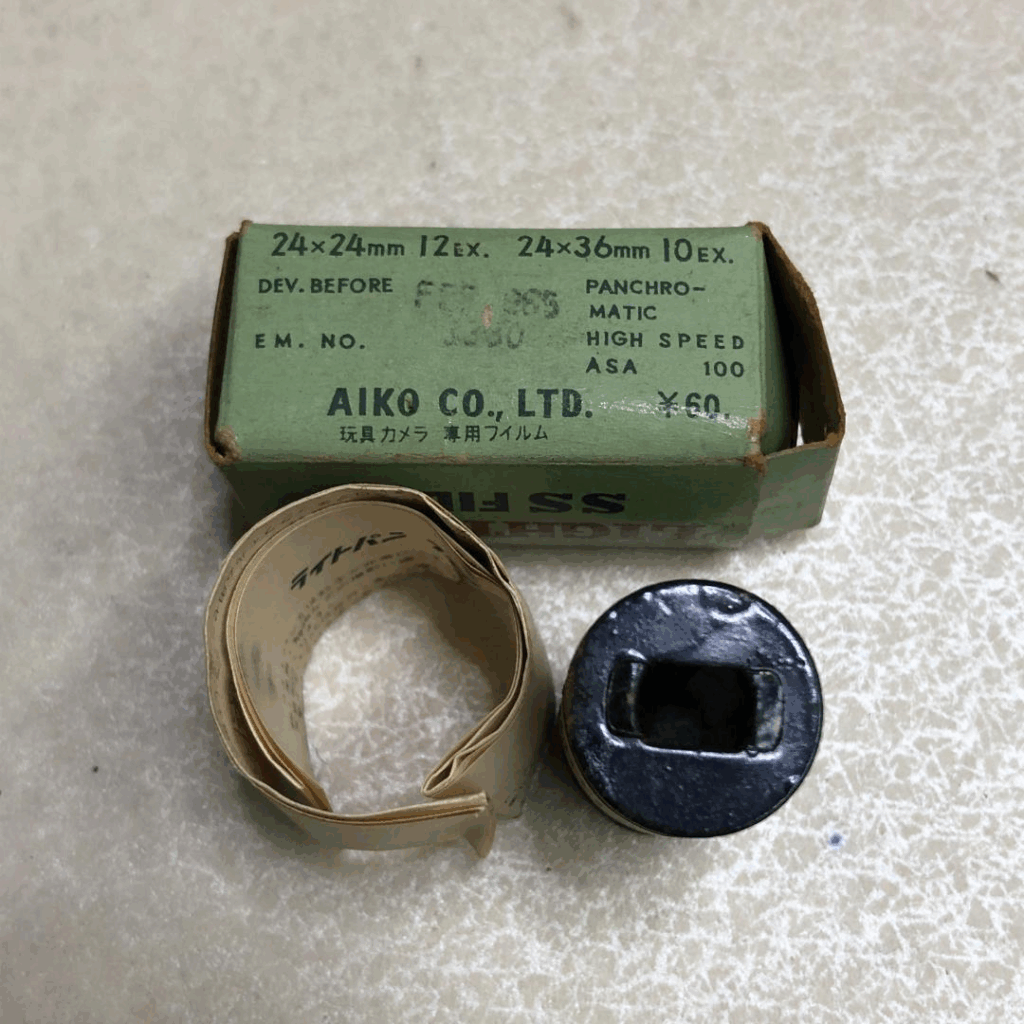

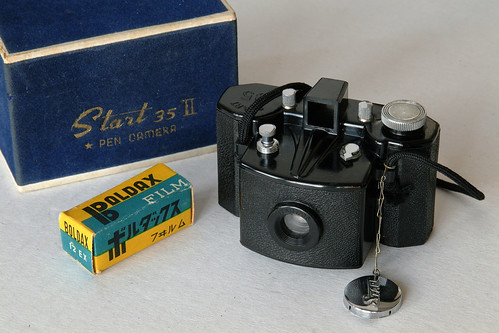

Пример упаковки и пленки.

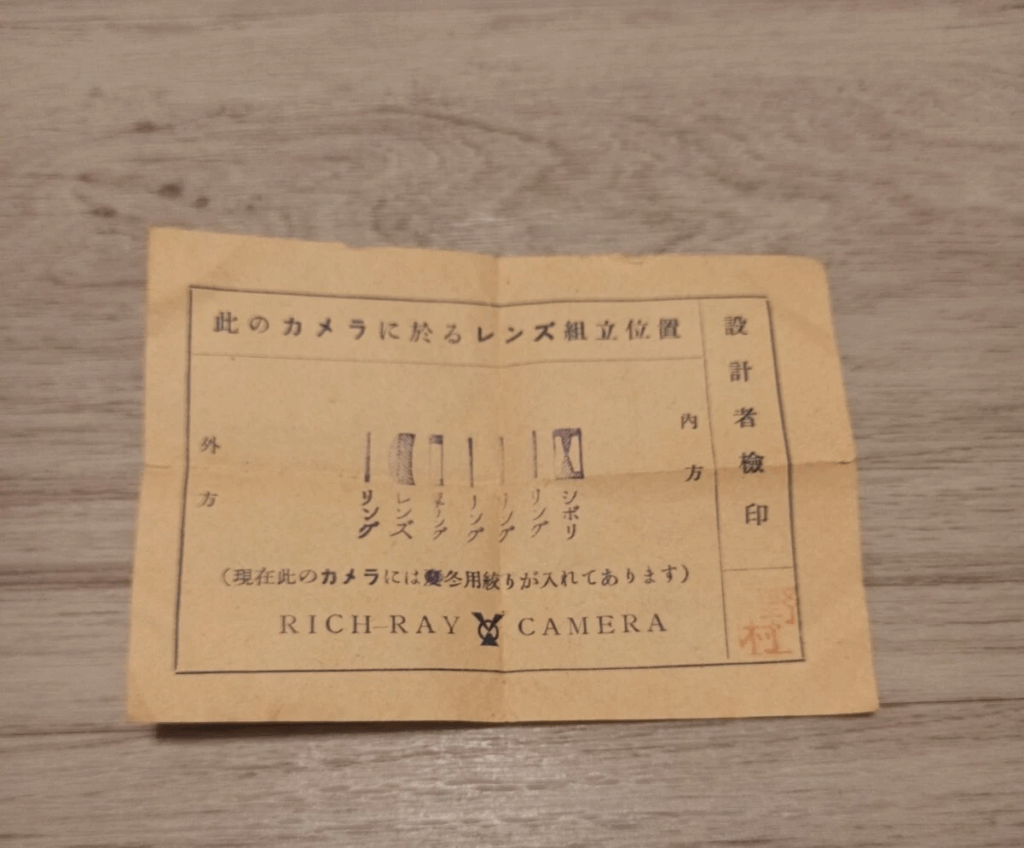

Документация.

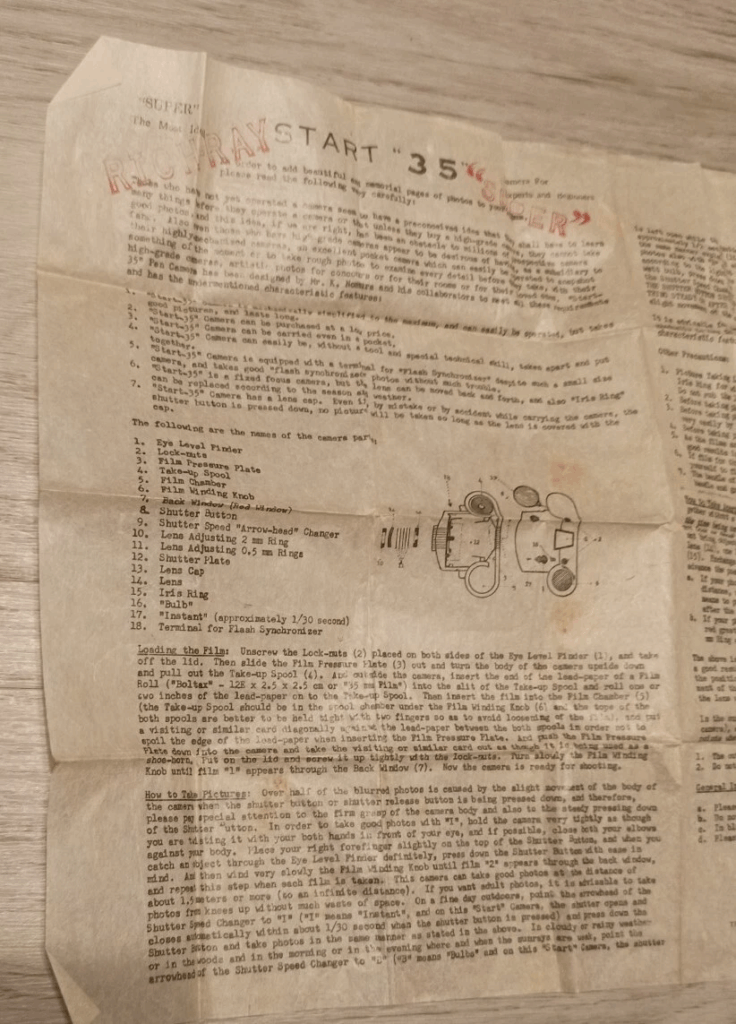

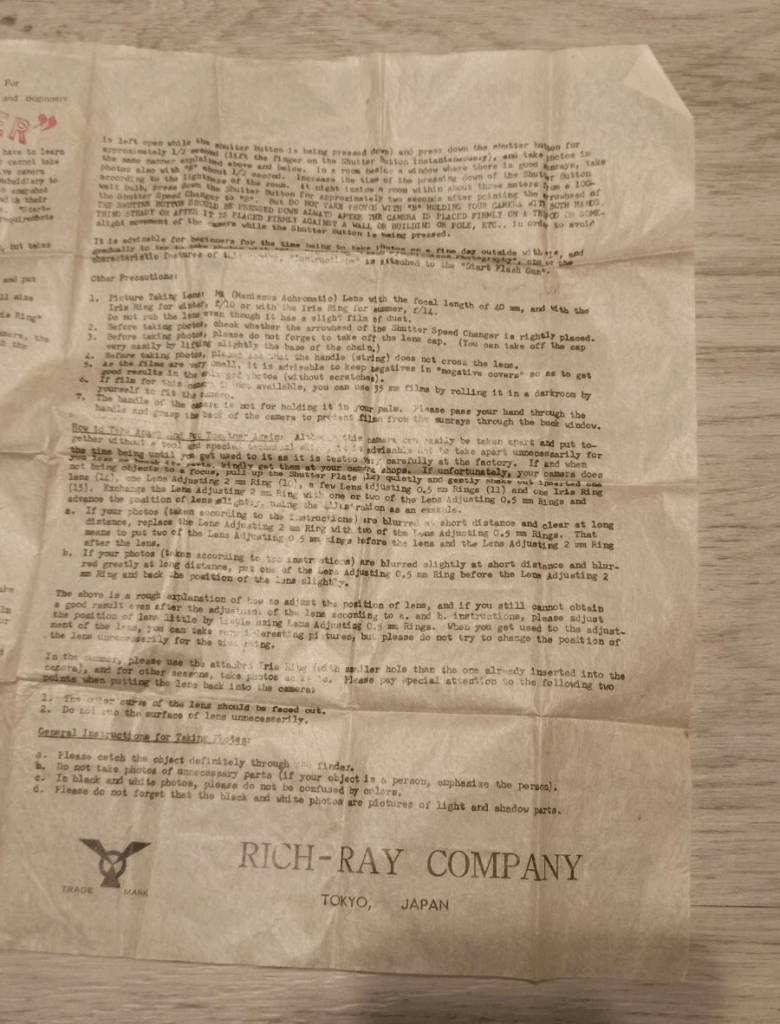

Инструкция к Rich-Ray 35 Super Start

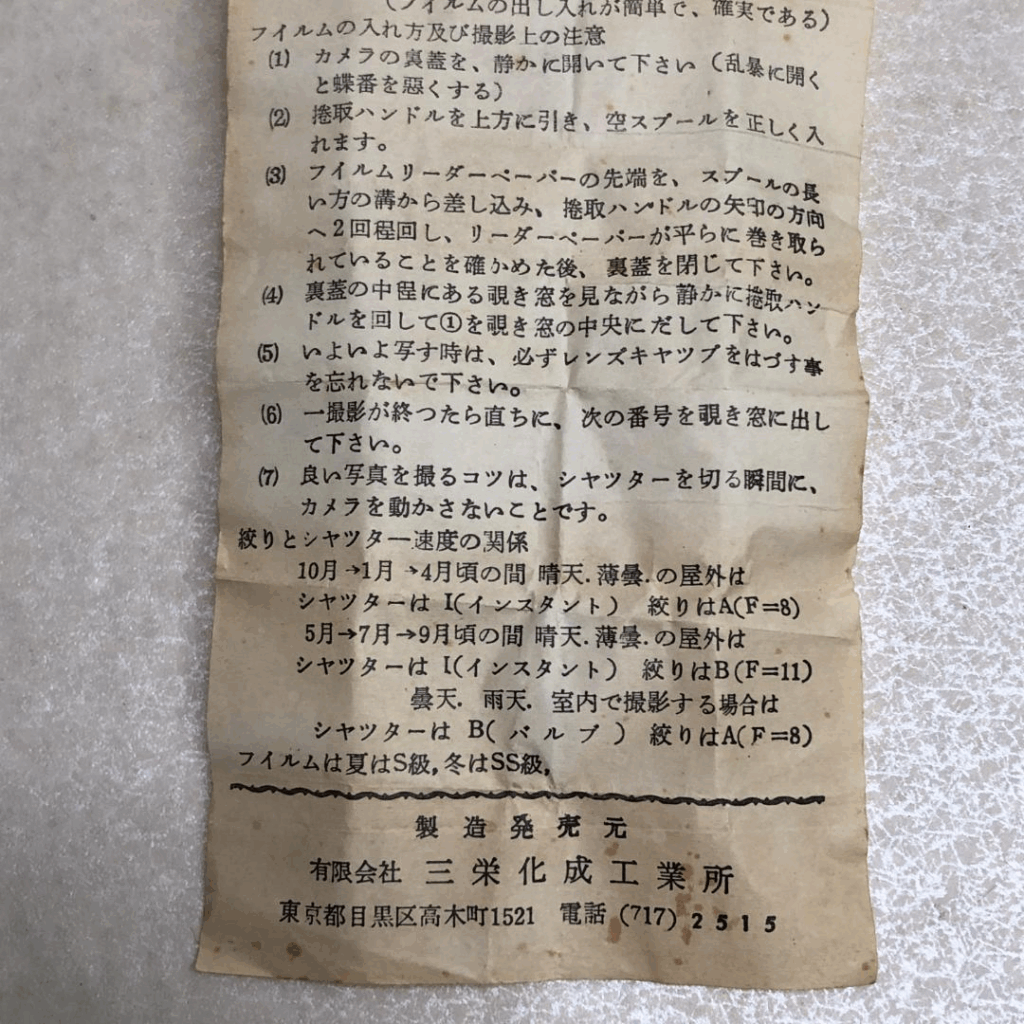

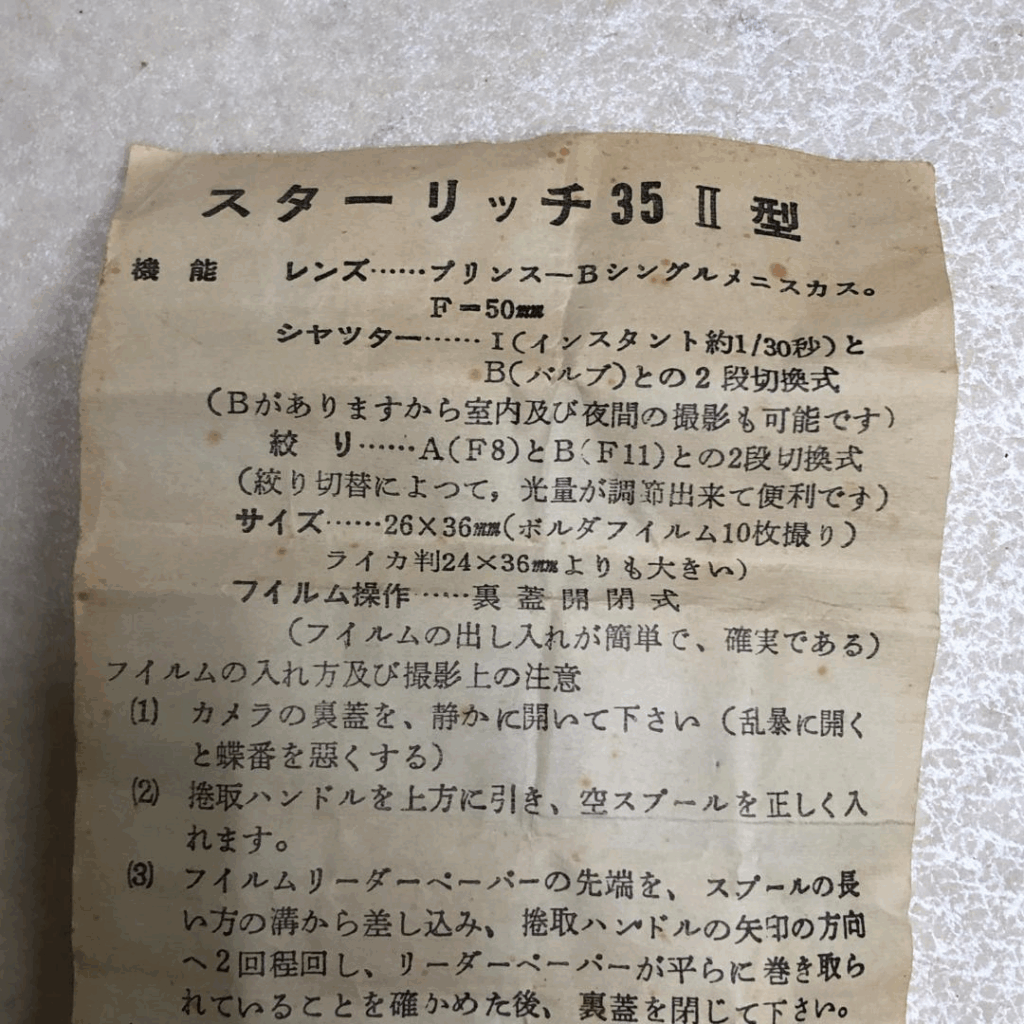

И на японском, к Starrich 35 II

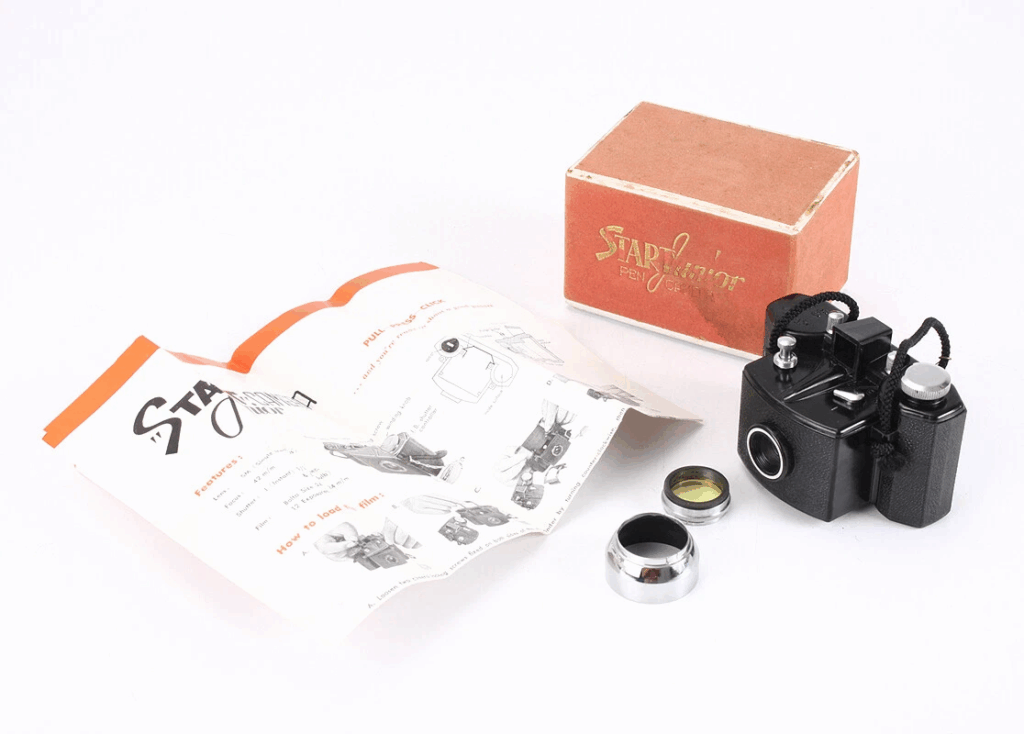

Обратите внимание, фильтр, бленда, наглядная инструкция…очень даже не плохо для простейшего фотоаппарата!
И как обычно, немного фото.
